新能源充電樁測試
新能源充電樁的測試是一項系統工程，旨在驗證其安全性、性能及可靠性。一個完整的測試系統通常由核心測試儀器、電源與模擬裝置、負載裝置以及特定的測試附件組成，各部分協同工作以模擬真實充電場景并進行精確測量。
混合數字示波器:【需確定探頭的參數】
主要用于輸入電壓電流波形測量和分析，輸出直流紋波測量，以及充電兼容性測試等。CAN總線分析功能可以解析CAN總線物理層報文并實時解碼，針對異常錯誤幀的觸發和查找。（紋波測試）
大功率可編程線性電源:
主要用于輸出交直流電壓及電流，給充電樁提供穩定的供電以及低噪聲的測試環節；（可測試動力電池、車載充電機）
可編程交/直流電子負載：【18kW左右】
負責充電樁拉載測試；（可測試動力電池、車載充電機）
電池模擬器：【350kW以上】
模擬電池特性及行為，模擬真實電池的輸出狀態和放電特性；電驅測試裝置的重要組成部分（可參考致茂1210電驅動總成測試系統）

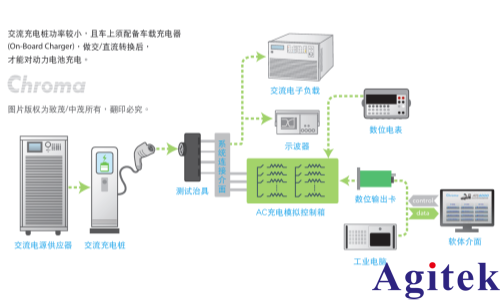

此圖引用Chroma測試系統
人工電源網絡：
需根據電壓、電流等電參數進行配置（抗擾度實驗）

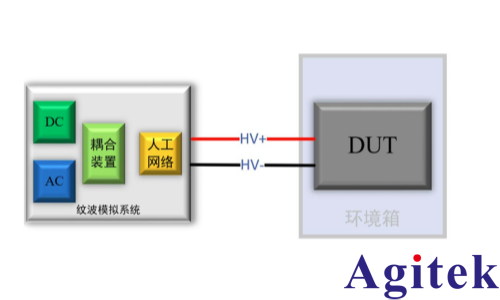

AC/DC耦合裝置：
將AC/DC信號耦合模擬紋波（抗擾度實驗）
測試環節：
藍色部分為紋波測試裝置，灰色部分為源驅動裝置、黃色部分為紋波模擬裝置；
綜上所述，這套由示波器、可編程電源、電池模擬器、電子負載及專用附件構成的測試系統，共同構建了一個可控、可重復的實驗室環境，能夠全方位地對充電樁進行“體檢”，確保其在投入實際使用前符合各項標準和規范。
