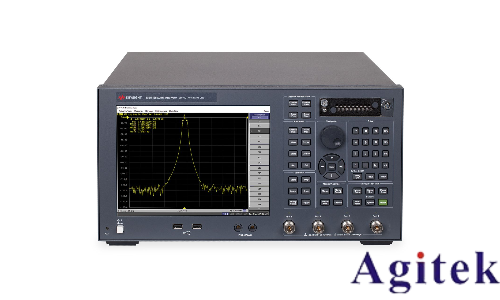

【儀器選型】矢量網絡分析儀E5071C
1. 儀表基礎指標（為什么選 E5071C）
指標 | 典型規格（E5071C） | 對測試的意義 |
頻率范圍 | 基礎9kHz~8.5GHz，選件擴展至 300kHz~20GHz | 覆蓋射頻/微波主流頻段，適配5G、WLAN 等多場景測試 |
動態范圍 | 典型＞123dB，部分配置達 125dB | 清晰區分強弱信號，提升弱反射/傳輸信號測量準確性 |
測量速度 | 1601 點掃描 39ms，單點低至 9.6μs | 大幅提升批量測試效率，縮短研發與生產周期 |
跡線噪聲 | 70kHz IFBW 下 0.004dB RMS | 高頻段測量穩定性?xún)?yōu)異，數據重復性好 |
溫度穩定性 | 0.005dB/°C | 長期工作偏差小，減少頻繁校準頻次 |
本底噪聲 | 低至 - 131dBm | 確保弱信號測量精準度，避免信號遺漏 |
端口配置 | 2/4 端口基礎，可擴展至 22 端口 | 適配單端口、多端口器件及系統級測試需求 |
輸出功率 | 標準 10dBm，諧波抑制≤-25dBc | 減少信號干擾，保障測試信號純凈度 |
2. 儀表重點選件及其參數（如何按需配置）
選件號 | 功能簡述 | 適用場景 |
280 | 2 端口，9kHz~8.5GHz，無偏置 tee | 寬頻段無源器件（濾波器、連接器）S 參數、VSWR 測試 |
285 | 2 端口，100kHz~8.5GHz，帶偏置 tee | 寬頻段有源器件（功放、射頻 IC）供電測試、增益測量 |
480 | 4 端口，9kHz~8.5GHz，無偏置 tee | 多端口無源器件（功分器、耦合器）隔離度、匹配測試 |
485 | 4 端口，100kHz~8.5GHz，帶偏置 tee | 多通道有源器件（開關矩陣、平衡放大器）性能測試 |
2K5 | 2 端口，300kHz~20GHz，帶偏置 tee | 5G Sub-6GHz 器件、高頻微波組件測試 |
1E5 | 高穩定性時基，年穩定性 ±0.5ppm | 長期老化測試、高精度振蕩器 / 頻率合成器校準 |
008 | 頻率偏移模式，支持諧波 / 混頻器測試 | 混頻器轉換增益、有源器件諧波失真測量 |
TDR | 增強時域分析，含眼圖 / TDR 功能 | 高速 PCB 信號完整性、傳輸線故障定位測試 |
790 | 測量向?qū)к浖С?nbsp;VBA 編程 | 自動化測試搭建、生產線批量元器件篩查 |
3. 重點應用測試及所需選件/軟件
測試場景 | 典型標準/信號 | 推薦選件/軟件 | E5071C的優勢 |
無源器件測試（濾波器 / 連接器 / 功分器等） | 射頻 / 微波通用測試標準 | 1. 280：2 端口 S 參數測試集（9kHz~8.5GHz，無偏置 tee） 2. 480：4 端口 S 參數測試集（9kHz~8.5GHz，無偏置 tee） | 動態范圍寬（＞123dB）、跡線噪聲低（70kHz IFBW 下 0.004dB RMS），能精準捕捉無源器件的反射 / 傳輸特性 |
有源器件測試（功放 / 低噪放 / 射頻 IC 等） | 射頻有源器件性能測試規范 | 1. 285：2 端口 S 參數測試集（100kHz~8.5GHz，帶偏置 tee） 2. 485：4 端口 S 參數測試集（100kHz~8.5GHz，帶偏置 tee） | 帶偏置 tee 支持器件直流供電，溫度穩定性?xún)?yōu)（0.005dB/°C），長期測試數據重復性好 |
5G Sub-6GHz 器件測試（基站射頻單元 / 終端天線等） | 3GPP 5G NR 標準 | 1. 2K5：2 端口 S 參數測試集（300kHz~20GHz，帶偏置 tee） 2. 4K5：4 端口 S 參數測試集（300kHz~20GHz，帶偏置 tee） | 頻段擴展至 20GHz，覆蓋 5G Sub-6GHz 全頻段，支持高頻微波組件的插入損耗、隔離度測試 |
多端口器件測試（多通道模塊 / 平衡放大器等） | 多端口網絡測試規范 | 1. 480/485：4 端口 S 參數測試集（無 / 帶偏置 tee） 2. 790：測量向?qū)е謾C(jī)軟件 | 端口擴展靈活，搭配測量向?qū)Э珊?jiǎn)化多步驟測試流程，適配生產線批量篩查與研發復雜測試 |
高速 PCB 信號完整性測試（高速互連鏈路 / 串行總線等） | 信號完整性行業標準（如 PCIe、USB4） | TDR：增強時域分析選件 | 支持時域反射（TDR）/ 傳輸（TDT）、眼圖分析，無需外接比特圖案發生器，23ps 上升時間可定位細微阻抗突變 |
4. 儀表應用和優勢總結——為什么推薦
E5071C 作為Keysight ENA系列標桿產品，核心優勢集中于“精準、靈活、高效”三大維度：寬頻段覆蓋（9kHz~20GHz）適配射頻/微波全場景測試，高動態范圍（＞123dB）與低噪聲設計保障數據可靠性；豐富選件支持端口、頻段、功能模塊化擴展，滿足無源/有源、單端口/多端口、時域/頻域等多樣化需求；快速測量速度（1601 點掃描 39ms）與自動化工具（VBA 編程、測量向?qū)В┐蠓嵘邪l(fā)與生產效率。無論是通信、半導體、航空航天等行業的研發驗證，還是生產線批量質檢，E5071C 均能以穩定性能與便捷操作提供可靠支撐，是射頻/微波測試領域的高性?xún)r(jià)比優選。
