EMI原理及測試
一、EMI測試原理
首先提一個問題，什么是EMI測試？很多人會問道，為什么要對電子設備進行EMI測試，這就涉及到了這篇文章的重點：EMI的原理及測試方法。
EMI（Electromagnetic Interference，電磁干擾）是EMC測試中的一個分支，指電子設備自身工作過程中產生的電磁波對外發射，從而對設備其它部分或外部其它設備造成干擾，屬于電磁兼容的一種。實際測試中，主要包含傳導干擾和輻射干擾兩種。
傳導干擾：主要以30MHz以下頻率為主，對于電源端子傳導干擾主要測量被測設備沿電源線向電源網絡發射的干擾電壓，同時也包括通過信號線傳導到相連的其他周邊設備的干擾信號。
輻射干擾：當頻率高于30MHz時，輻射變成主要的傳播方式。需要在開闊場地或電波暗室中進行。
當然如果我們自己想對我們自己生產的設備/PCB板進行測試的話，也是有基礎儀器可以滿足的，比如頻譜分析儀/EMI接口機這類主機設備搭配附件即可滿足基礎的EMI測試，如果想要權威的測試，還是需要到專業的認證機構去測試。實際測試時，用戶先做預測試進行整改，達到一定標準時進行正式測試。

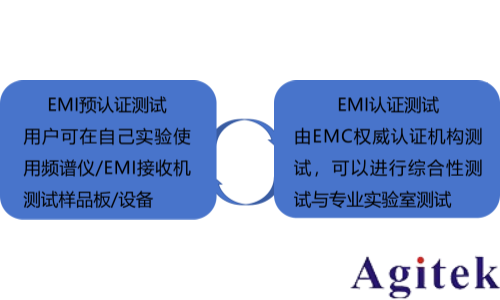

EMI測試分為預認證測試和認證測試，預認證測試條件相對寬松，適合用戶在自己實驗室進行自測試和評估；認證測試需要在標準暗室下進行，條件嚴苛，通常用于權威認證機構測試。
EMI測試步驟（適用于開發實驗室自測試）
儀器組成
序號 | 設備名稱 | 參數 |
1 | 頻譜分析儀 | — |
2 | 近場探頭 | — |
操作步驟
將頻譜儀切換到EMI測試模式，可以切換單次/連續測試；

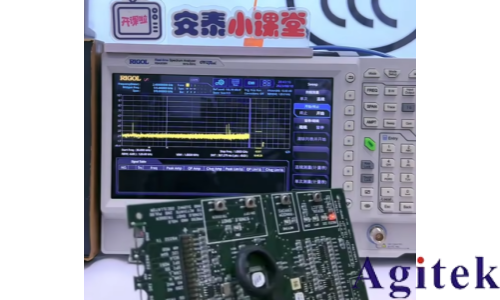

連接近場探頭，并將探頭圓環帽接觸電路板某一位置，觀察屏幕數據；
根據選定的測試標準設定對應限制，記錄并分析數據，將測試數據與想要對比的標準限制進行比較，來判斷設備是否可以通過EMI測試，如果在測試過程中電路板部分位置超出標準限值，則可以判斷干擾源位置，方便后續進行整改。
