泰克MSO64B示波器信號源脈沖性能驗證

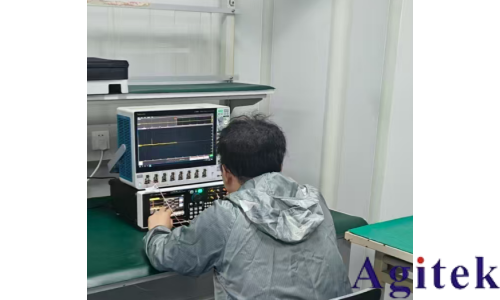

西安某大學某電子學院，客戶打算進行高精度的ADC研發和測試。這次我們的技術工程師帶上了高性能的任意波形發生器AT-7174產生了300ps窄脈沖，使用泰克MSO64B 10GHz帶寬示波器捕獲脈沖信號，測試結果獲得了客戶的一致好評。
以下為詳細測試過程：
一、設備設置和環境要求
測試環境控制：將測試環境溫度穩定在23±1℃、濕度45%-60%，避免電磁干擾（如遠離大功率設備，使用屏蔽線纜連接AWG、ADC與示波器）；對ADC測試板進行預熱30分鐘，確保其工作狀態穩定，減少溫度漂移對測試結果的影響。

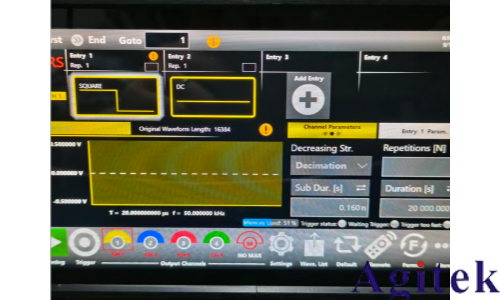

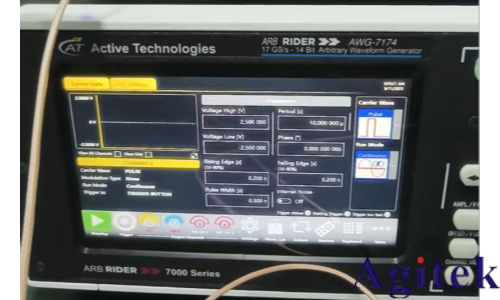

測試參數預設：在AT-7174中預設窄脈沖核心參數，“波形編輯器操作”，通過儀器自帶的波形編輯工具定義脈沖參數：脈寬300ps、幅度2V（匹配ADC輸入量程）、重復頻率1MHz（避免ADC采樣混疊）；在MSO64B 中設置觸發模式為“外部邊沿觸發”，觸發源關聯AWG的Marker通道（Marker同步功能），確保示波器與AWG輸出脈沖精準同步。
二、300ps窄脈沖生成
窄脈沖波形構建：“AWG波形生成邏輯”，采用“自定義波形+序列器（Sequencer）”組合方式：先通過AT-7174的波形編輯器繪制300ps窄脈沖時域波形（上升沿/下降沿控制在50ps以內，匹配示波器帶寬），將該波形保存為“Narrow_Pulse_300ps”；再啟用序列器功能，設置該波形的重復次數（如1000次），減少AWG內存占用（序列器可通過“重復調用波形片段”優化內存，避免高采樣率下內存不足）。
信號輸出與同步驗證：開啟AT-7174的“輸出同步校準”功能，確保窄脈沖的輸出時延偏差≤10ps；通過示波器的“預捕獲模式”監測AWG輸出端信號，確認脈沖實際脈寬為300±5ps、幅度波動≤0.05V，滿足ADC測試對輸入信號的純度要求。
干擾抑制處理： “AWG信號完整性保障”，為AT-7174的輸出端添加50Ω匹配負載，減少信號反射；關閉AWG的非必要功能（如多余通道輸出），降低內部噪聲對窄脈沖的干擾，確保輸出信號的信噪比（SNR）≥60dB。
三、脈沖信號捕獲與時序分析

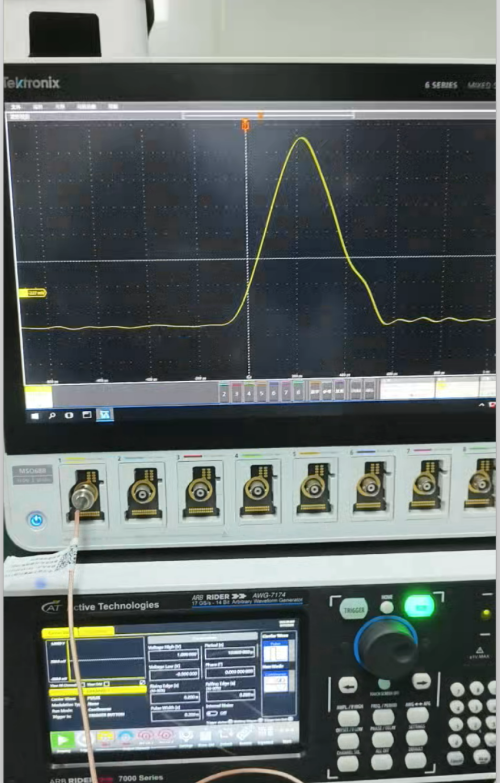

示波器參數配置：按 “泰克示波器高帶寬測試配置”，設置MSO64B 的通道1（接AWG輸出）帶寬為10GHz、采樣率25 GS/s，通道2（接ADC輸入）參數與通道1一致；觸發閾值設置為1V（脈沖幅度的50%），觸發延遲調整為100ps，確保捕獲脈沖的完整時域波形（包含上升沿、平頂、下降沿）。
關鍵參數測量：

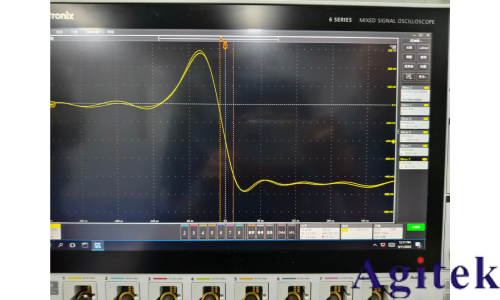

脈沖時域參數：通過示波器的“自動測量功能”，連續測量1000個脈沖的脈寬、上升沿時間（10%-90%）、幅度，結果顯示脈寬均值300.2ps、標準差0.8ps，上升沿時間42ps，符合預設要求；
時序穩定性分析：采用 “TIE（時間間隔誤差）測量”，以AWG的Marker信號為參考時鐘，計算脈沖序列的TIE值，生成TIE直方圖，顯示分布近似高斯型，隨機抖動（RJ-σ）為3.2ps，確定性抖動（DJ）為8.5ps，時序穩定性滿足ADC高精度采樣需求。

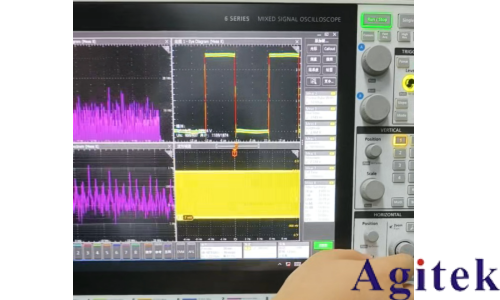

信號完整性驗證：通過示波器的“頻譜分析功能”，查看窄脈沖的頻域特性，確認其主瓣帶寬≤3.5GHz（符合10GHz示波器捕獲能力），無明顯雜散分量（雜散抑制比≥55dB），排除信號失真對ADC測試的干擾。
四、ADC關聯測試：輸入-輸出性能聯動驗證
測試鏈路搭建：將AT-7174輸出的300ps窄脈沖通過屏蔽線纜輸入待測試ADC的模擬輸入端，ADC的時鐘端接入高精度時鐘源（與示波器同步），ADC的數字輸出端通過邏輯分析儀連接至計算機（用于采集ADC輸出數據）；同時用 MOS84B的通道2監測ADC輸入端信號，通道3監測ADC時鐘信號，實現“輸入信號-時鐘-輸出數據”的三端同步監測。
ADC核心性能測試：
靜態性能測試：通過AWG調整窄脈沖的幅度（0.1V-2V步進），采集ADC的輸出碼值，計算非線性誤差（INL）、微分非線性誤差（DNL），結果顯示I NL≤±1.2LSB，DNL≤±0.8LSB，符合12位ADC設計指標；
動態性能測試：保持窄脈沖幅度2V、重復頻率1MHz，采集ADC輸出數據，通過Matlab計算信噪比（SNR）、無雜散動態范圍（SFDR）、有效位數（ENOB），結果顯示SNR≥65dB，SFDR≥78dB，ENOB≥10.5位，動態性能達標；
時序響應測試：基于示波器的TIE測量數據，分析ADC時鐘與輸入脈沖的同步偏差，調整時鐘延遲后，ADC的采樣誤碼率降至≤1e-12，確保時序匹配性。
異常排查與優化：測試中發現ADC在脈沖上升沿處存在微小碼值波動，通過示波器捕獲ADC輸入信號的上升沿抖動，定位為AWG輸出線纜的輕微串?dāng)_，更換屏蔽性能更優的線纜后，波動消除。
五、測試結果驗證與報告生成
結果交叉驗證：對比AWG預設參數（300ps脈寬、2V幅度）與示波器實測值（300.2ps脈寬、1.98V幅度），偏差≤1%；對比ADC測試數據與設計指標，所有關鍵參數（INL、DNL、SNR、ENOB）均滿足要求，且重復性測試（3次）結果偏差≤0.5%，確保測試結果可靠。
