示波器探頭分類與選型
一、 引言：為什么探頭如此重要？
在培訓開始時，必須強調一個核心概念：探頭是測量系統的重要組成部分， 而不僅僅是連接線。
一個錯誤的探頭選擇會直接導致測量結果失真、信號完整性受損，甚至損壞探頭或被測設備。
目標是讓用戶建立 “沒有最好的探頭，只有最合適的探頭” 這一思維模式。
二、 探頭的核心分類體系
我們可以從多個維度對探頭進行分類，最核心的兩個維度是測量信號類型和內部電路結構。
1. 按測量信號類型和物理量分類（最直觀的分類法）
探頭類型 | 核心測量對象 | 典型應用場景 | 關鍵特點 |
電壓探頭 | 電路節點對地的電壓 | 絕大多數電子電路測量 | 最常用，分無源、有源、差分等子類 |
電流探頭 | 導線中流過的電流 | 電源功耗分析、浪涌電流、信號調制分析 | 將電流信號轉換為電壓信號供示波器測量 |
高壓探頭 | 高電壓（通常 > 600V） | 開關電源（SMPS）、電機驅動、工業電力電子 | 高輸入阻抗、高額定電壓、良好的隔離性 |
邏輯探頭 | 數字邏輯狀態（0/1） | 數字電路調試、多通道邏輯狀態檢測 | 通常多通道，顯示邏輯電平而非模擬波形 |
溫度探頭 | 溫度 | 電熱分析、環境溫度監測 | 將溫度轉換為電壓信號 |
2. 按內部電路結構和原理分類（理解性能差異的關鍵）
探頭類型 | 核心原理 | 優點 | 缺點 |
無源探頭 | 僅由電阻、電容、電纜組成，無有源器件 | 堅固耐用、價格便宜、動態范圍廣、無需供電 | 帶寬較低、輸入電容大、負載效應較明顯 |
有源探頭 | 內含放大器等有源器件，需要供電 | 帶寬極高、輸入電容極小、負載效應小 | 價格昂貴、動態范圍有限、可能更脆弱 |
差分探頭 | 測量兩個測試點之間的電壓差，而非對地電壓 | 抑制共模噪聲、安全測量浮地信號 | 價格通常高于單端有源探頭、需要供電 |
電流探頭 | 基于霍爾效應（DC/AC）或電流互感器（AC only） | 非侵入式測量，不斷開電路即可測電流 | 需要校準和消磁、通孔大小限制、價格較高 |
注：這些分類是交叉的。例如，一個高壓探頭可能是無源的，也可能是有源差分的。一個差分探頭必然是有源的。
三、 深入剖析各類探頭
1. 無源探頭（例如：P6100系列）
內部結構：通常是一個衰減網絡（如10:1衰減由9MΩ電阻和可調電容組成），匹配示波器的1MΩ輸入阻抗。
關鍵參數看板：
衰減比：如1X， 10X， 100X。10X最常用，因為它提供了更好的帶寬和更低的負載效應。
帶寬：通常在100MHz ~ 500MHz之間。
輸入電阻：10X模式下通常為10MΩ（9MΩ + 示波器1MΩ）。
輸入電容：通常在10~15pF左右。這是無源探頭最大的劣勢，高頻下會顯著改變電路特性。
適用場景：低頻、低阻抗電路的通用調試；測量電壓幅度較大的信號（如電源軌、數字IO口）；環境惡劣的場合。
使用注意：使用前必須進行補償校準！將探頭連接到示波器的方波輸出端，調節補償電容，使方波盡可能平頂，無過沖或圓角。

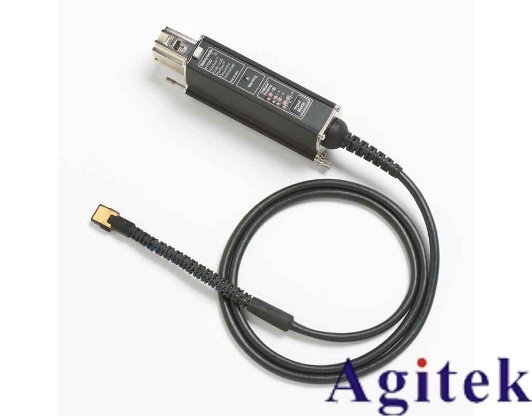

2. 有源探頭（例如：Keysight N2790A, Tektronix TAP1500）
內部結構：在探頭頭部集成FET放大器，需要外部電源供電。
關鍵參數看板：
帶寬：可輕松達到1GHz以上，甚至數十GHz。
輸入電阻：通常為1MΩ或更高。
輸入電容：極低，通常<1pF。這是有源探頭最大的優勢，幾乎不會對電路造成負載。
動態范圍：通常較小（如±5V或±8V），容易被高壓損壞。
適用場景：高速數字信號（如DDR， PCIe， MIPI）、高頻模擬電路、高阻抗低電流電路。
使用注意：絕對禁止超過其最大額定電壓，否則昂貴的探頭會瞬間損壞。注意靜電防護。
3. 差分探頭（例如：Tektronix THDP0200, Keysight N2796A）
內部結構：兩個高阻抗輸入端口，內部放大器計算差值并輸出單端信號給示波器。
關鍵參數看板（除常規參數外，需特別關注）：
共模抑制比（CMRR）：核心指標。表示抑制兩個輸入腳上相同噪聲的能力。值越高越好（如80dB @ 10MHz）。
共模電壓范圍：探頭能安全承受的、施加在兩個輸入腳和地之間的最大電壓。
適用場景：
測量浮地信號（如半橋電路中的開關節點、電機相線）。
在高噪聲環境中提取小信號（如RS485/422差分通信線路）。
安全測量市電及相關電路（注意：必須是高壓差分探頭）。
使用注意：確保共模電壓和差模電壓均在額定范圍內。理解“浮地”測量的重要性。
4. 電流探頭（例如：Keysight N2783B, Tektronix TCP0030A）
內部結構：
AC/DC型：霍爾效應傳感器（測DC/低頻） + 電流互感器（測AC/高頻）組合。
AC型：僅電流互感器。
關鍵參數看板：
帶寬：AC型帶寬很高（>100MHz），但DC型帶寬通常較低（<50MHz）。
最大連續電流/峰值電流：不能超過此限值，否則會飽和甚至損壞。
靈敏度/分辨率（如1mV/mA）：表示輸出多少mV電壓對應1mA的輸入電流。
通孔直徑：決定了能測量多粗的導線。
適用場景：開關電源功耗分析、逆變器電流波形、電機驅動電流、電路啟動電流分析。
使用注意：
每次使用前必須進行“消磁”和“直流偏置歸零”操作，這是保證精度的關鍵。
盡量讓導線居中穿過探頭孔，遠離其他電流載體以減少干擾。
注意探頭方向，反向會導致波形倒置。
5. 高壓探頭
它可以是無源高壓探頭（如P5100A， 100X/500X衰減， 2kV峰值），也可以是有源差分高壓探頭（如THDP0100， ±6000V差分）。
關鍵參數看板：
額定電壓：絕對的安全紅線！必須留有充足裕量。
衰減比：通常很高，如100:1， 500:1， 1000:1。
精度：高壓下的測量精度尤為重要。
適用場景：工業電機驅動、光伏逆變器、UPS系統、開關電源一次側測量。
使用注意：安全第一！ 確保探頭、示波器、連接線絕緣完好。遵循高壓操作規范
四、 如何看懂探頭參數手冊？—— 用戶選型指南
教導用戶關注以下核心參數序列：
帶寬和上升時間：
探頭和示波器的系統帶寬由兩者中較低者決定。
所需系統帶寬 ≈ 0.35 / 信號上升時間。例如，測量上升時間為1ns的信號，至少需要350MHz的系統和探頭帶寬。
探頭上升時間 = √(探頭_tr2 + 示波器_tr2)
輸入阻抗（R和C）：
輸入電阻（Rin）：會在被測電路上形成分壓，導致測量值小于實際值。Rin越高，負載效應越小。
輸入電容（Cin）：高頻測量的頭號敵人。它會和電路電感形成諧振，導致振鈴；會減緩高速信號的邊沿。Cin越小越好。
衰減比：
決定了示波器顯示的讀數需要乘以多少倍。10X探頭更常用，因為它提供了更好的帶寬和更低的Cin。
動態范圍/最大輸入電壓：
絕對不可超過的極限值，否則會損壞探頭。無源探頭范圍廣，有源探頭范圍窄。
連接方式（單端/差分）：
你的信號是參考地的嗎？ -> 單端探頭（無源/有源）。
你的信號是浮地或差分嗎？環境噪聲大嗎？ -> 差分探頭。
物理量（電壓/電流）：
你需要看電壓還是電流？ -> 選擇電壓探頭或電流探頭。
