電源控制回路分析測試方案
發布日期：2024-05-31 作者: 安泰測試 瀏覽數：
對于電源設計，應在近直流電到幾MHz的范圍內進行閉環響應測量。盡管矢量網絡分析儀通常用于響應分析，但大多數VNA都是為RF測量而設計的，起始頻率約為一兆赫。相反，示波器可以向下測量到直流電并提供有用的信號可視性。如果在分析過程中出現異常，可以快速進入故障排除流程。

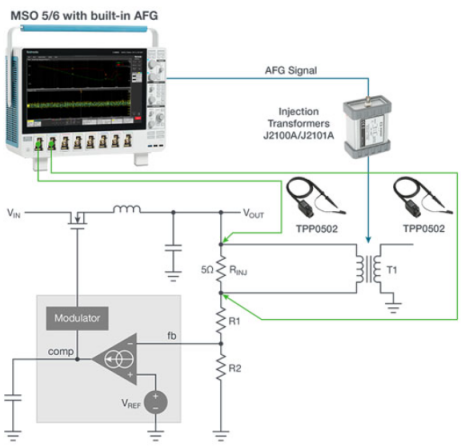

有幾款示波器提供內置信號源，可用于通過隔離變壓器將信號注入回路反饋。跨低值注入電阻應用的兩個探頭可提供分析軟件所需的所有信息。它測量激勵和響應幅度以計算增益，并測量激勵與響應之間的相位延遲。
為避免過度驅動控制回路，必須將注入信號的幅度保持在較低水平。應最大限度降低探頭衰減以獲得**靈敏度。同時，應最大限度地減少探頭負載效應。耐用、低衰減、低電容的無源探頭
自動控制回路響應的通用系統包括：
具有適當帶寬的示波器
電源頻率響應自動化軟件
兩個低衰減、低電容探頭
正弦波發生器
具有平穩響應的變壓器，用于將正弦波發生器與DUT隔離
