同惠TH2851在薄膜介電常數測試方案
發布日期：2024-04-29 作者: 安泰測試 瀏覽數：
在材料的介電常數測試中低頻測試，網絡分析儀的測試方法很難達到更低的頻率，一般網絡分析儀測試介電常數的方式最低只能測到100MHz，如果我們想知道低頻的介電常數就沒有辦法，而且網絡分析儀測試時成本非常高，夾具尤其貴。
今天給大家介紹另一種儀器測試介電常數的儀器，就是阻抗分析儀，阻抗分析儀最低頻可以測到20Hz甚至更低，本套方案需要使用同惠阻抗分析儀TH2851以及TH26077夾具進行測試。

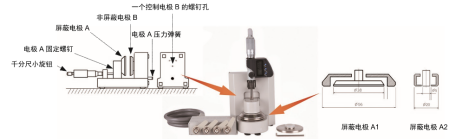

阻抗分析儀測試介電常數方法為平行板測試法
使用此方法可以直接在夾具上讀出材料厚度，此夾具可以測試的參數有電容（C）、耗損因數（D）、介電常數（εr',εr''）

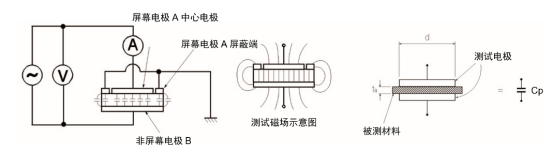

測試原理如下：

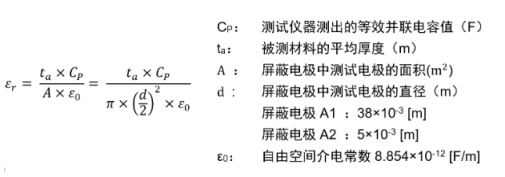

介電常數公式
介電常數分析軟件
該軟件為選件，開通后在TH2851界面直接選擇對應的參數即可，分別可以單測、列表掃描、曲線掃描，下圖為曲線掃描界面。
