同惠TH8204可編程直流電子負載在主流投影儀電源適配器模塊的測試應用
根據投影儀市場調研報告，2020-2022年中國家用投影機出貨量1000萬臺，同比增長8.5%。IDC預計，至2025年中國投影機市場五年復合增長率仍將超過15%。國產品牌極米、堅果、小米集團、當貝和海信位列前五，打破了外資品牌對中國投影機市場十幾載的壟斷，在智能投影領域開創了多項新技術。
近日，同惠電子為國內某頭部投影機品牌定制了一套自動電源測試系統TH300，這套電源測試系統實現了4路同步測試，可測試低壓空載起動、低壓滿載波紋等12類參數(幾十類子項目)，并生成定制數據分析報告。該套系統內的電源、負載等儀器均由同惠自主研發生產，秉承同惠20多年的技術積累和工匠精神，以品質為保證，為用戶提供精確的測試體驗。
測試應用案例：

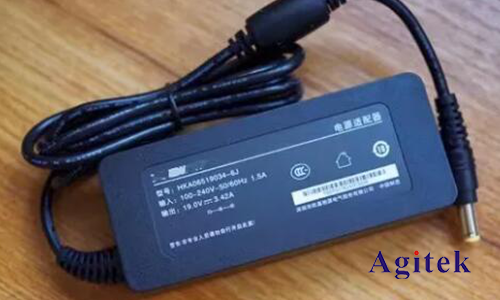

測試產品
投影機電源適配器
測試項目
低壓空載啟動 | 低壓滿載紋波 |
過流保護 | 短路保護 |
高壓空載啟機 | 高壓滿載紋波 |
待機功耗 | 平均效率 |
關機時間測試 | 動態負載測試 |
開機時間測試 | 動態紋波測試 |
解決方案

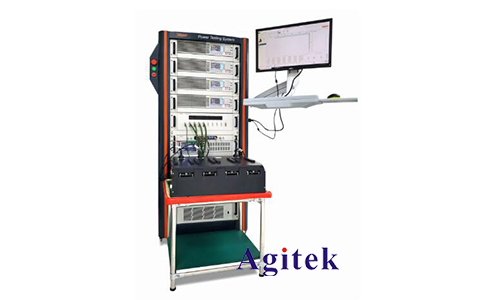

該套系統采用了同惠自主研發的高精度電子負載TH8204T、多通道數字功率計TH3421T、程控式線性交流電源TH7120T。以TH300為主控制單元，實現4通道同步測試。系統搭載了同惠開發的測試軟件，可根據客戶需求定制儀器調試、測試、數據文件編輯等功能。
以下為系統拆解：
A：數據采集器
B：高精度電子負載(TH8204T*4)
功率：1050W
電壓：0~150V
電流：0~100A
加載模式：CC/CV/CP/CR/DYN
C：多通道數字功率計(TH3421T*1)
電流量程：10mA/30mA/100mA/400mA(輸入阻抗：200mΩ)
1.5A/5A/20A(輸入阻抗：4mΩ)
分辨率：10uA
功率：0.5mW-1.2KW
功率因素：-1.000-1.000
分辨率：0.001mW
D：示波器
E：工業電腦
F：控制單元(TH300)
G：程控式線性交流電源(TH7120T)
功率：3000W
電壓范圍：0~300V
電流(RMS)：0~27.6A
頻率：40-500Hz

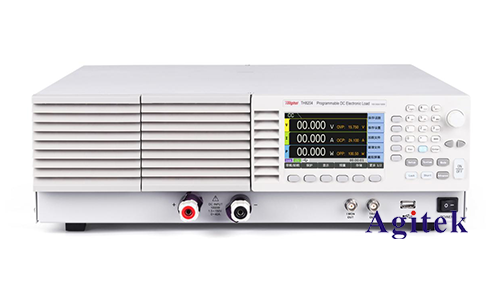

同惠TH8204可編程直流電子負載
系統優勢
1.效率高
4通道高速電子負載，可聯機進行同步并行測試

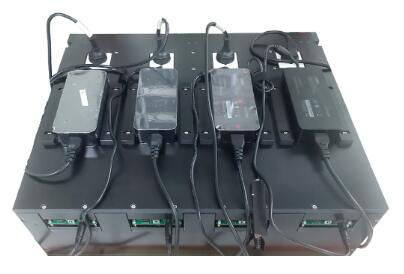

可進行單治具4只產品同時測試或進行AB治具分組測試。即先進行A治具測試，再進行B治具測試，用以節省人工取放時間
2.靈活方便
系統預留I/O接口，無需額外添加硬件，便可與自動化產線或測試治具直接對接
3.使用成本低
軟件開放測試項目編輯功能，用戶可進行任意數量不同產品測試數據庫的創建，刪除，添加，修改，存儲等操作
使用流程簡潔，操作界面人性化，技術人員幾乎不需要培訓或少量培訓即可完成產品測試參數的設置
4.實時數據功能
測試數據實時存儲及產能數據實時顯示功能，如：每小時產出，各通道每小時和整體PASS/FAIL率
方便進行產品品質實時監控和產能實時跟蹤

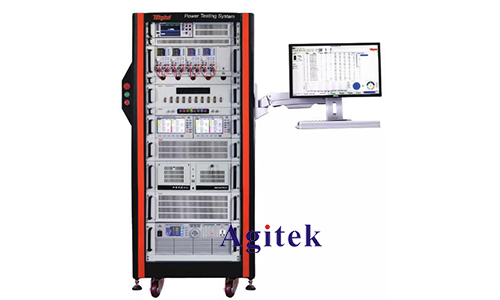

TH300自動電源測試系統
性能特點
圖形化界面(Windows 2000/XP/7/10以上的作業環境)
可擴充性硬件架構，可根據客戶需求增減各種測試設備(含GPIB、USB、RS-232、LAN等接口的設備)
提供8個通道，可至多同時測試8個產品，或根據需求擴充至更多通道
測試項目編輯功能
測試程序管理和編輯功能
統計報表輸出和編輯功能
線上儀控功能
多層次管理權限設定功能和完善的信息管理功能
提供系統日志，方便故障定位和操作人員相關信息查詢
各通道支持獨立條形碼或二維碼讀取功能
可外接配套工裝治具實現離線或自動化產線測試
可編程直流電子負載應用行業
工業電源
PC電源
驅動電源
適配器
手機充電器
汽車充電樁
電動車充電器
AC-DC模塊
DC-DC模塊
以上就是同惠TH8204可編程直流電子負載在主流投影儀電源適配器模塊的測試應用的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
