電子負載分類及選型指南

發布日期：2024-10-22 作者: 小編瀏覽數：

電子負載是指用電子器件實現的負載功能，通過控制內部功率器件MOSFET或晶體管的導通量，使功率管耗散功率，消耗電能的設備。市面上常見的電子負載有哪些類型呢？如何選擇一款合適的電子負載呢？下面安泰測試為大家簡單介紹一下：

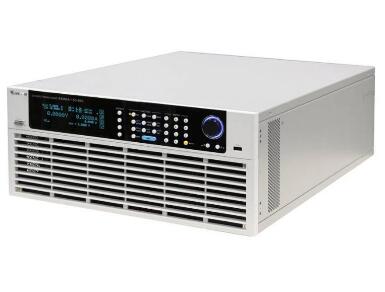

電子負載分類及選型指南(圖1)

一、電子負載分類：
根據負載接入電流類別的不同，電子負載可分為直流電子負載和交流電子負載。
1、直流電子負載
直流電子負載是能吸收直流電能，并將吸收的直流電能耗散、儲存或回饋電網的一種電子電路裝置，該裝置所吸收的電流大小可以調節或設置，其端口輸入特性符合歐姆定律。直流電子負載應用量很大，其主要通過模擬實物負載和負載波形，既可以實現對電源供應器規格特性的測試，也可作為ATE或ATS系統的組成單元，在線對充電器、蓄電池等的壽命特性及功率電子元器件的參數特性進行測試。
2、交流電子負載
交流電子負載是指能模擬真實負載某些特性的電子設備，其不僅可模擬不同數值的電阻、電感、電容及它們的組合，對于非線性負載某些特性也可模擬。電子負載通過控制輸入電流達到模擬各種負載的目的。具有調節方便、通用性強、精度高、穩定性好等優點。
二、電子負載選型：
電子負載的種類是多種多樣的，選擇適合的電子負載是電源類研發或者生產中一個重要的方面。在可以接受的成本下，選擇更好更方便的電子負載是提高效率，保證質量的前提。建議大家從以下幾點考慮：
1、電壓，電流和功率的選擇
根據被測設備的輸出特性來選擇電子負載：電壓，電流，功率和測試需求精確度。電子負載的模組在測試時只能夠單獨工作或者并聯操作，串聯對于模組來說是很危險的。所以最理想的狀態是所有要求均在單模組的量程范圍內，其次是通過多模組并聯能夠?qū)崿F(xiàn)的選型。也就是說，所選模組的電壓時一定要符合測試要求。單個模組或者滿裝機框時的電流和功率總和要滿足測試要求。
2、精確度和分辨率的選擇
精確度和分辨率是電子負載的一個重要的參數指標。
電子負載的精確度不同表示方法的意義。
1%+2d 1%的測量值+最小顯示值的2倍
1%+2%FS： 1%的測量值+1%的滿量程
1%OF： 1%的（滿量程+測量值）
3、基本功能選擇
市面上的電子負載均有基本的四項功能：恒流、恒壓、恒阻和恒功率（安捷倫沒有恒功率）。在功能基本相同，精確度相差不大的情況下，怎么判斷是否符合要求呢？CHROMA和博計的電子負載只有一套工作電路，就是恒流功能。其他功能是根據歐姆定律計算出來，雖然標稱有其他功能，但是實際情況是只有恒流功能，通過調節電流來實現其他功能。這樣節省了成本，卻留下了其他功能工作精度低，工作的不穩定,在他們內部流傳的一句話是，恒阻功能的誤差沒有上限。測試完成的情況，要看電源的質量，外部環境和運氣了。而安捷倫電子負載的所有功能均有不同的電路實現，完全能夠很好的完成所標稱的所有極限指標，穩定帶載。
如果只是用到恒流功能，對其他功能要求不多的情況下，可以選用合適的，符合精確度的電子負載。如果對其他功能要求能夠穩定的帶載，就要考慮這個問題了。
4、動態帶載
動態帶載，就是電子負載做模擬的變化帶載，也叫瞬態。幾個重要的參數：
變化斜率：籠統的說是電子負載可以完成的變化速度，精確地說是電子負載變化時，從變化量的10%～90%的變化速率。恒流狀態下的單位是A/mS，A/uS。
響應時間：電子負載可以完成變化的最小時間。單位uS。
電子負載的動態（瞬態）頻率分為兩種：
動態頻率（只包含一個上升沿或者一個下降沿，或者說單位時間變化的次數），瞬態頻率（一個周期包含上升沿+下降沿）。
一個電子負載是否做的貨真價實，就要看電子負載的變化帶載完成的情況了。如果是硬件實現的功能，就可以用示波器測試電流輸出監視端口，查看波形是否完好。如果出現毛刺或者信噪比很大的情況下，那么此功能僅僅是由軟件計算，而不是硬件實現的。
軟件實現的動態帶載時無法完美的執行電子負載所設定的變化。但是如果要求不高，可忽略這種現象造成的影響。
5、模擬帶載（外部編程輸入）
本功能是為了實現更復雜的電子負載帶載變化情況而設定的功能。動態帶載是模擬一個梯形波變化的帶載功能，而本功能大大擴充了電子負載所能執行的變化方式。只要信號發生器能夠發生的電壓在10V一下的波形信號，電子負載均能模擬。擁有此功能的電子負載有，安捷倫和博計。其中博計是不建議客戶使用此功能。
6、序列功能
序列功能是指把很多定態設置按時間順序排列組合成一個測量過程。可以完成一個產品的整個質量參數的測量，本功能大大簡化了繁瑣的設置，減輕了測試工作量。配合存儲設置和調用功能，更是大大簡化了操作。序列的可設置步驟跟據品牌不同而不同。
7、其他功能
如果還需要電子負載的其他功能，請參看需求選擇擁有這個功能的電子負載。比如
同步功能：可以同時操作多個模組的工作狀態。
聯機接口：GPIB,RS232,LAN,USB，選擇適合的。
組裝ATE測試系統：考慮接線柱連接其他設備的方便性，考慮命令的標準性等等。
過流，過功率測試。OCP,OPP。在產品需要的時候選擇此功能，適用于研發等。
三、電子負載推薦品牌(排名不分先后)：
1、中茂電子（Chroma）
2、艾德克斯（ITECH）
3、是德科技（Keysight）
4、菊水（kikusui）
5、固緯（GWINSTEK）
6、泰克（Tektronix ）
7、美爾諾
如果大家在選型過程中有什么問題，歡迎咨詢安泰測試，安泰測試提供從產品選型、樣式試用到培訓、維修等一站式服務。
