普源示波器在通信原理實驗中的應用【院校實驗課程方案】
測試需求：

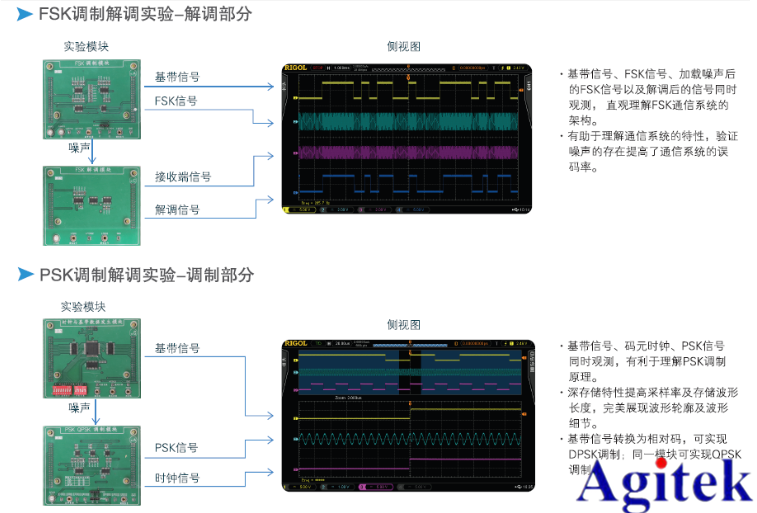

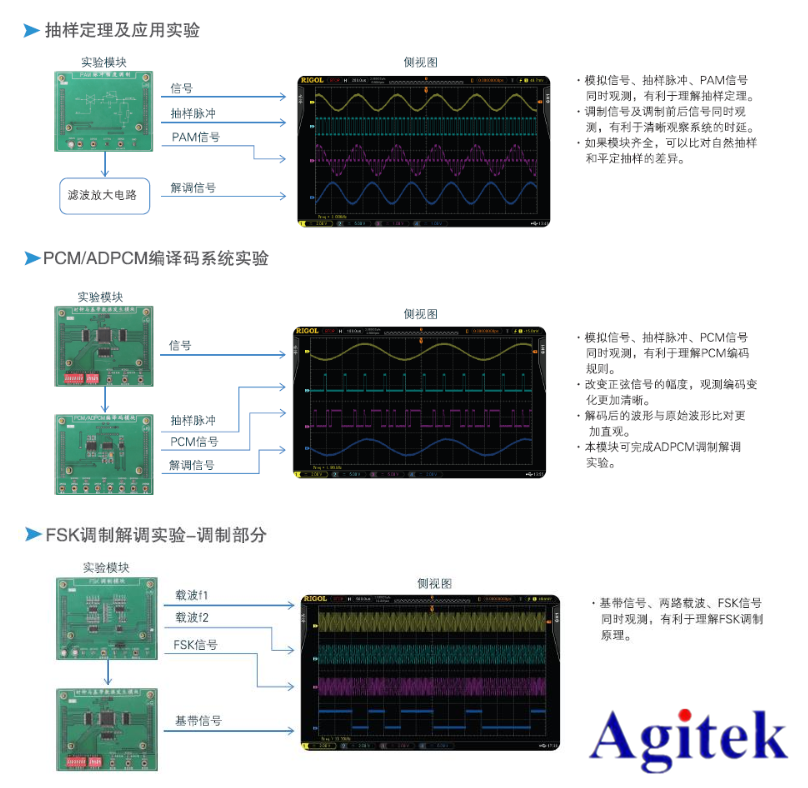

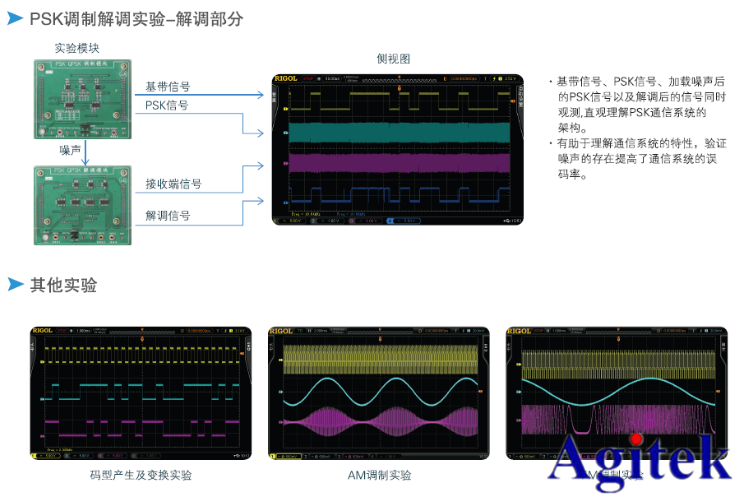

調制解調是非常重要的通信技術，也是通信原理課程中必須掌握的知識點，調制解調實驗更是通信類實驗中的必做實驗。調制解調實驗主要目的是讓學生理解調制解調的工作原理，通過使用測量?jī)x器（比如示波器）觀測調制解調電路輸出的各類信號波形（包括：載波，調制波，已調波，解調后的波形）并進行必要的測量，學生可以直觀的掌握調制解調的原理。目前高校基礎實驗室中較為常見的是雙通道示波器，對于調制解調電路信號不能在一次測量中全部觀測到，普源示波器 DS1000Z系列四通道可以很好的滿足此類測試需求，如下圖所示，示波器可以在同一屏幕上觀測載波，調制波，已調波，以及解調后的波形。
測試方案：
教學實用功能：

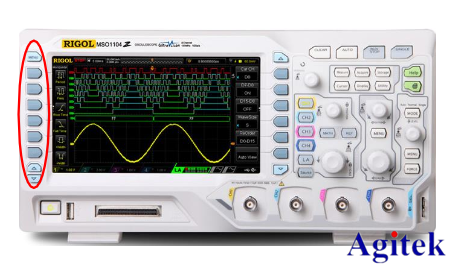

自動測量——專用測量鍵
普源示波器DS1000Z提供24種自動測量參數，所有參數可通過面板左側的專用測量菜單鍵一鍵調出。
自動測量——參數圖標
每個測量參數都有參數示意圖標，顯示每個測量項目測量的是波形的什么參數，且圖標的顏色會根據測量信源的選擇自動調整顏色，讓學生更直觀的理解測量參數的意義。

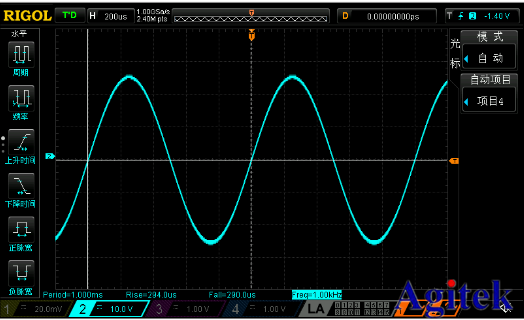

自動測量——自動光標
自動光標會標記出當前所選測量項對應的波形參數位置，圖像化方式有助于學生理解測量結果。

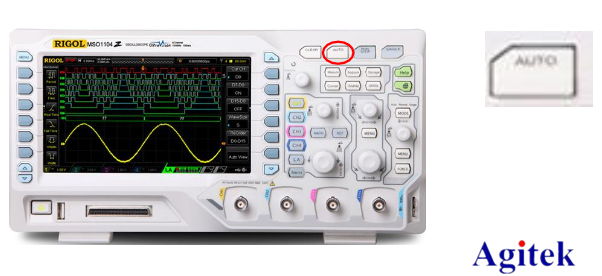

AUTO鍵鎖定
教師可以鎖定示波器上面板上的Auto按鍵，禁用自動設置示波器的功能，讓學生更多的親手設置示波器的垂直、水平、觸發等參數，得到正確穩定的波形顯示。按示波器面板上的【Utility】鍵，進入“Auto選項”菜單，按下“鎖定”鍵即可鎖定按鍵，如需解鎖，需要發送遠程命令“:SYSTem:AUToscale1”解鎖。

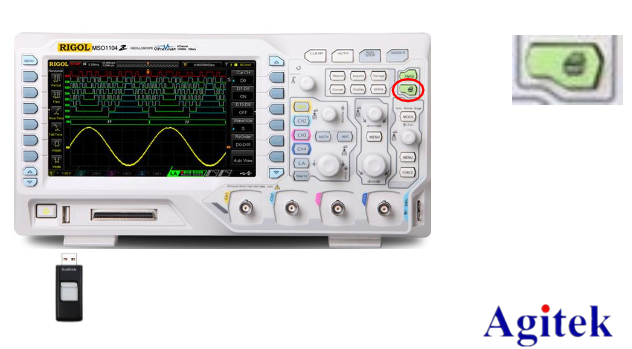

一鍵截圖
學生可以方便的把實驗過程中示波器的屏幕圖像拷貝到U盤中，方便課后的分析和填寫實驗報告。將U盤插入示波器前面板的USB接口，然后按面板右側的打印鍵，即可將當期屏幕圖像保存到U盤中。

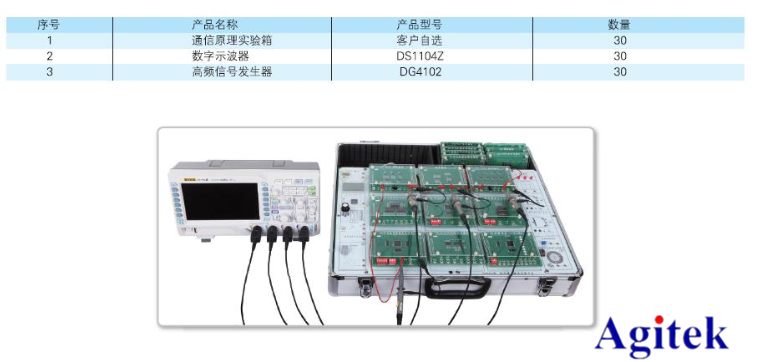

設備選型方案
西安安泰測試設備有限公司是普源精電（Rigol）一級代理商，公司十多年的發展積淀使公司成為電子測試測量行業的綜合服務商，服務于廣大科研院所，企事業單位，深受廣大客戶的好評。如需了解更多測試方案或者產品，歡迎訪問安泰測試網www.agitek.com.cn。
