泰克THz雷達信號測試解決方案
隨著THz科技的發展，它在物理、化學、電子信息、生命科學、材料科學、天文學、大氣與環境監測、通訊雷達、國家安全與反恐、等多個重要領域。在THz的雷達系統中，從器件，包括輻射源、波導、濾波器、調制器，甚至天線到系統都有廣闊的研究空間，除了基礎的器件驗證，對其雷達系統的指標也都往往需要進行評估。
泰克為THz雷達信號系統提供了性能優異的超寬帶基帶信號產生與分析系統，為THz雷達系統的研究和應用提供了高效且強大有力的硬件實驗?zāi)芰?。泰克的THz雷達信號測試方案以其獨特的性能和獨有的功能實現了以往無法測量的重要項目如線性度測試和相參測試，方便使用的雷達信號分析儀軟件和雷達信號產生軟件完美實現對雷達信號的分析和仿真工作，大大提高了工程師的工作效率。

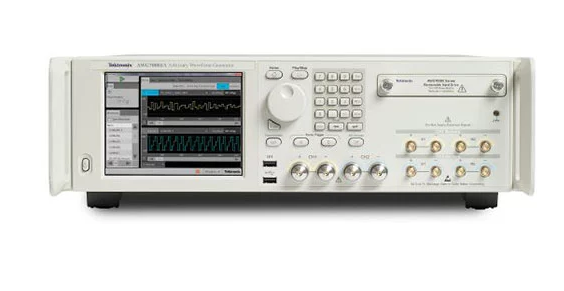

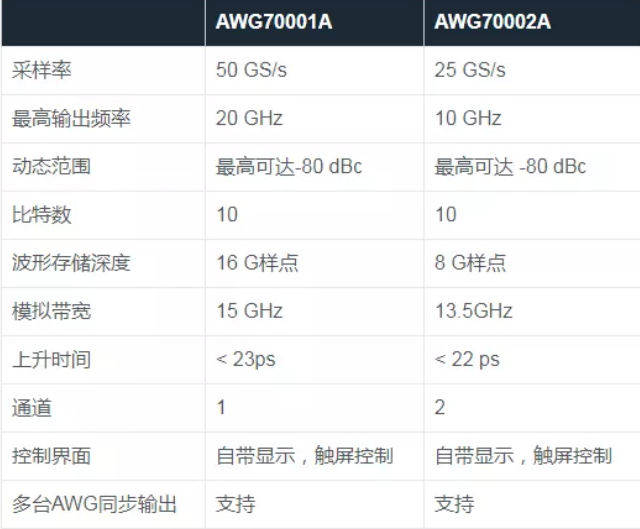

泰克THz雷達信號測試方案由任意波形發生器和高性能實時示波器組成?；鶐盘?hào)產生由泰克任意波形發生器AWG70000A組成，新一代AWG70000A系列具有更高的DAC速率，更高的帶寬、更高的存儲長度、更出色的射頻指標SFDR，指標如下：

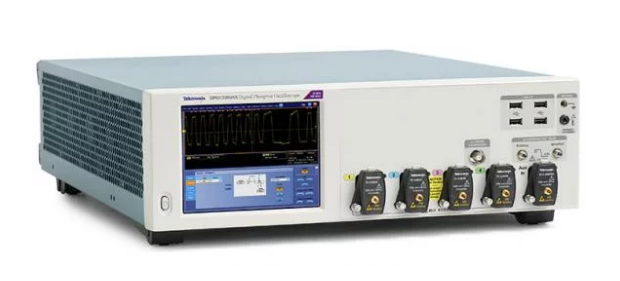

信號分析由高帶寬泰克示波器和SignalVu軟件組成，主要性能指標如下：
設備參考型號：泰克示波器DPS77002SX
最高模擬帶寬：70GHz
最高實時采樣率：200GS/s
上升時間：4.3 ps TR/TF (20% - 80%)
垂直噪聲：滿量程0.75%
垂直分辨率：8位
邊沿觸發帶寬：25GHz
通道間時延偏差：<250fs rms
抖動噪底：<100fs
具備通道可擴展能力
集成Windows 64位旗艦版操作系統，支持網絡連接，提供可拆卸900G SSD硬盤、LAN 和USB 端口。

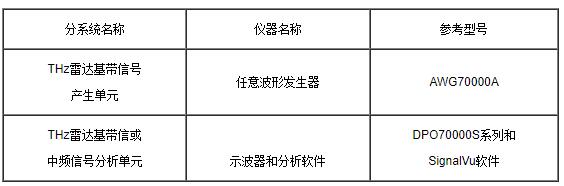

配置列表
安泰測試作為泰克西北地區的代理商，將和泰克廠家一起，以客戶為中心，為客戶提供從解決方案、產品選型、儀器銷售到儀器維修、儀器延保、校準、預防性維護以及儀器培訓等為一體的服務，不管是售前還是售后，都讓用戶不再煩惱。
