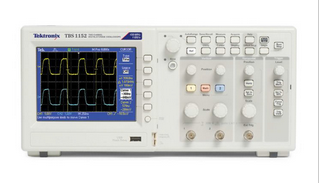

TBS1000 數字存儲示波器系列設計緊湊，性價比高。TBS1000 系列示波器集各種標準功能于一身，包括 USB 連接、16 種自動化測量、極限測試、數據記錄和上下文相關幫助，助您事半功倍。

關鍵性能指標

• 150 MHz、100 MHz、60 MHz、40 MHz 和 25 MHz 帶寬型號

• 4 通道和 2 通道型號

• 所有通道均實現高達 1 GS/s 的取樣速率

• 全部通道均實現 2.5k 點記錄長度

• 高級觸發，包括脈寬觸發和選行視頻觸發

主要功能

• 16 個自動測量和 FFT 分析可簡化波形分析

• 內置的波形極限測試

• 自動化、擴展的數據記錄功能

• 自動設置和信號自動量程

• 內置的上下文相關幫助

• 探頭自檢

• 多語言用戶界面

• 5.7 英寸（144 毫米）有源 TFT 彩色顯示器

• 體型小，重量輕 - 僅 4.9 英寸（124 毫米）厚，重 4.4 磅（2 公斤）

連接

• 前面板配有 USB 2.0 主控端口，存儲數據便捷

• 后面板上有 USB 2.0 設備端口用于連接 PC 或直接打印到 PictBridge? 兼容打印機

• 包括用于連接平臺的 Tektronix OpenChoice? 軟件

數字精確度，實現準確測量

帶寬高達 150 MHz，最大采樣率達 1 GS/s，遠高于同等價位的其他數字存儲示波器。泰克專有采樣技術能夠實時采樣，所有通道均實現規定的采樣率，始終準確捕獲信號。使用多條通道時不會降低采樣性能。

泰克專有數字實時采樣技術讓其他示波器可能遺漏的細節都一清二楚

TBS1000 數字示波器系列尤其能夠滿足當前大專院校的需求。TBS1000 系列擁有多種功能和內置工具，易學易用，特別適合初次使用示波器的用戶和學生。TBS1000 系列擁有與 Tektronix TDS 示波器家族相同的用戶界面，學生們將學習怎樣操作世界上最流行的示波器平臺。全球運行的泰克示波器數量已經超過 500,000 臺。

迅速簡便地捕獲波形

為簡化與現有課程的整合，TBS1000 還包括一張教育資源光盤，其中裝有多種工具，幫助學生掌握示波器的使用方法。TBS1000 以您可以承受的價格，提供您需要的工具和性能。

檢修設備的必備工具

包括上升沿/下降沿、脈沖寬度和視頻在內的高級觸發功能，幫助您快速隔離所需信號。只要捕獲到信號，高級數學運算功能和自動化測量功能便可加快分析速度。執行 FFT 或加、減或乘波形十分迅速。16 種自動化測量功能，快速可靠地計算頻率或上升時間等重要信號特點，內置極限測試功能輕松識別信號中的問題。

使用高級數學運算功能執行 FFT，十分快速

專為方便您的工作而設計

TBS1000 系列示波器采用易用且熟悉的操作設計，滿足您對泰克的一貫期望。

直觀操作

直觀的用戶界面配有每條通道專用垂直控制、自動設置和自動量程的功能，使這些儀器變得簡單易用，從而縮短學習時間，提高工作效率。

隨時隨地助您一臂之力

上下文相關幫助系統專門針對您正在處理的任務提供重要信息

內置的幫助菜單提供有關示波器特點和功能的重要信息。使用與用戶界面相同的語言提供幫助。

探頭自檢

進行測量前，只要使用一個按鈕便可啟動快速、簡便的程序，檢查探頭補償狀況。

極限測試

極限測試可以將任何觸發的輸入信號與用戶定義模板進行比較，快速提供通過/失敗結果

示波器可以判斷輸入波形是否超過預定義邊界，自動監測源信號和輸出的通過或失敗結果。違規時可以觸發特定動作，包括停止波形采集、停止極限測試功能、將失敗的波形數據或屏幕圖像保存到 USB 存儲設備中或者上述動作的任何組合操作。這為制造或服務應用提供了理想的解決方案，因為這些應用需要快速做出決策。

靈活地傳送數據

數據記錄功能可以自動保存觸發的波形。

使用前面板上的 USB 主控端口，快速保存儀器設置、屏幕截圖和波形數據。內置的數據記錄功能可以設置示波器，將用戶指定的觸發波形保存到 USB 存儲設備中，時間長達 24 小時。還可以選擇“無限”選項不間斷監控波形。該模式可以將觸發波形保存到外部 USB 存儲設備，沒有時間長度限制，直到存儲設備存滿為止。示波器還會到時引導您插入另一個 USB 存儲設備以繼續保存波形。

PC 連接方便

使用后面板 USB 設備端口和隨附的 OpenChoice PC 通信軟件捕獲、保存和分析測量結果，非常方便。將屏幕圖像和波形數據拖入獨立桌面應用程序或直接拖入 Microsoft Word 和 Excel，十分簡單。或者，如果您不愿意使用 PC，也可以直接連接任何兼容 PictBridge 打印機來打印圖像。

使用 OpenChoice? PC 通信軟件，輕松捕獲、保存和分析測量結果

您可以依賴的性能

除了業內領先的服務和支持外，每臺 TBS1000 系列示波器均標配 5 年保修。

教育資源

每臺 TBS1000 示波器都帶有一張教育資源光盤，裝有多種工具，幫助學生掌握示波器的使用方法。教育資源光盤包括兩套學生實驗和講師指南及兩本入門手冊。示波器介紹學生實驗和講師指南闡述了示波器工作基礎知識，并全面配備學生操作練習。示波器探頭介紹學生實驗和講師指南闡述了探頭基礎知識，以及探頭對測量質量有哪些影響。光盤上的兩本入門手冊是泰克最流行、使用最廣泛的入門手冊：深入了解示波器和探頭基礎知識。

標配教育資源光盤裝有多種工具，幫助學生掌握示波器的使用方法
