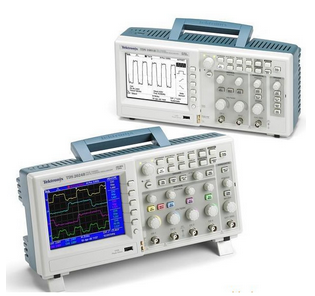

特 性：
帶寬為 100MHz、300MHz和 500MHz
2個或 4個通道
16條數字通道（MSO系列）
所有通道上2.5GS/s的采樣率
所有通道5M點的記錄長度
>50,000wfm/s的最大波形捕獲速率
成套高級觸發
性能特性
| TDS1001B | TDS1002B | TDS1012B | TDS2002B | TDS2004B | TDS2012B | TDS2014B | TDS2022B | TDS2024B | |
| 顯示器（1/4具VGA LCD） | 單色 | 單色 | 單色 | 彩色 | 彩色 | 彩色 | 彩色 | 彩色 | 彩色 |
| 帶寬 | 40MHz | 60MHz | 100MHz | 60MHz | 60MHz | 100MHz | 100MHz | 200MHz | 200MHz |
| 通道數量 | 2 | 2 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部觸發輸入 | 所有型號上都包括 | ||||||||
| 每條通道上的取樣速率 | 500MS/s | 1.0GS/s | 1.0GS/s | 1.0GS/s | 1.0GS/s | 1.0GS/s | 1.0GS/s | 2.0GS/s | 2.0GS/s |
| 記錄長度 | 所有型號上所有時基為 2.5 K點 | ||||||||
| 垂直分辨率 | 8位 | ||||||||
| 垂直靈敏度 | 所有型號上2 mV - 5 V/div，支持校準精調 | ||||||||
| DC垂直精度 | 所有型號上 +3% | ||||||||
| 垂直縮放 | 垂直擴展或折疊活動的波形或停止的波形 | ||||||||
| 最大輸入電壓 | 300VRMS CAT II; 在超過 100 kHz時額定值以 20 dB/10 Hz下降, 在 3 MHz時為 13V p-p AC | ||||||||
| 位置范圍 | 2 mV - 200 mV/div +2 V; >200 mV - 5 V/div +50 V | ||||||||
| 帶寬限制 | 所有型號為 20 MHz | ||||||||
| 輸入耦合 | 所有型號上 AC, DC, GND | ||||||||
| 輸入阻抗 | 1 MΩ并聯 , 20pF | ||||||||
| 時基 | 5ns-50s/div | 5ns-50s/div | 5ns-50s/div | 5ns-50s/div | 5ns-50s/div | 5ns-50s/div | 5ns-50s/div | 2.5ns-50s/div | 2.5ns-50s/div |
| 時基精度 | 50 ppm | ||||||||
| 水平縮放 | 水平擴展或折疊活動的波形或停止的波形 | ||||||||
| I/O接口 | |||||||||
| USB端口 | 所有型號上都包括： 2個 USB 2.0端口 前面板上的 USB主機端口支持 USB閃存驅動器 儀器背面的 USB設備端口支持連接 PC及兼容 PictBridge的所有打印機 | ||||||||
| GPIB | 可選 | ||||||||
| 非易失性存儲器 | |||||||||
| 參考波形顯示 | （2）個2.5K點參考波形 | ||||||||
| 沒有USB閃存驅動器時的波形存儲 | （2）個2.5K點 | （2）個2.5K點 | （2）個2.5K點 | （2）個2.5K點 | （4）個2.5K點 | （2）個2.5K點 | （4）個2.5K點 | （2）個2.5K點 | （4）個2.5K點 |
| USB驅動器最大存儲容量 | 2GB | ||||||||
| 帶有 USB閃存驅動器時的波形存儲 | 每 8 MB 96個以上參考波形 | ||||||||
| 沒有 USB閃存驅動器時的設置 | 10個前面板設置 | ||||||||
| 帶有 USB閃存驅動器時的設置 | 每 8 MB 4000個以上前面板設置 | ||||||||
| 帶有 USB閃存驅動器的屏幕圖 | 每 8 MB 128個以上屏幕圖 (圖像數量取決于選擇的格式) | ||||||||
| 帶有 USB閃存驅動器時全部保存 | 每 8 MB 12個以上的全部保存操作一個全部保存操作會創建 3-9個文件(設置, 圖像 ,外加顯示的每個波形一個文件 ) | ||||||||
| 采集模式 | |
| 峰值檢測 | 捕獲高頻隨機毛刺。在5 μs/div-50 s/div的所有時基設置上，使用采集硬件捕獲最窄 12 ns (典型值) 的毛刺。 |
| 取樣 | 只取樣數據 |
| 平均 | 平均波形, 可以選擇: 4, 16, 64, 128 |
| 單次捕獲 | 使用Single Sequence (單次捕獲) 按鈕，一次捕獲一個觸發的采集序列 |
| 滾動模式 | 在>100 ms/div的所有采集時基設置上 |
| 觸發系統 | |
| 觸發模式 | 自動觸發, 正常觸發, 單次捕獲觸發 |
| 觸發類型 | |
| 邊沿 (上升沿 /下降沿) | 電平驅動的傳統觸發。任意通道上正斜率或負斜率。耦合選擇: AC, DC, 噪聲抑制, HF抑制, LF抑制 |
| 視頻 | 觸發所有行或各個行, 合成視頻中的奇數/偶數場或所有場, 或廣播制式(NTSC, PAL, SECAM) |
| 脈寬 (或毛刺) | 觸發小于、大于、等于或不等于可以選擇的、范圍在 33 ns到10 s之間的時間極限 |
| 觸發源 | |
| 2通道型號 | CH1, CH2, Ext, Ext/5, AC線路 |
| 4通道型號 | CH1, CH2, CH3, CH4, Ext, Ext/5, AC線路 |
| 觸發視圖 | 在按下觸發視圖按鈕時，顯示觸發信號 |
| 觸發信號頻率讀數 | 提供觸發源的頻率讀數 |
| 光標 | |
| 類型 | 幅度, 時間 |
| 測量 | [Δ]T, 1[Δ]T (頻率), [Δ]V |
| 自動波形測量 | 周期, 頻率, +寬度, -寬度, 上升時間, 下降時間, 最大值, 最小值, 峰到峰值, 中間值, 周期 RMS |
| 波形數學運算 | |
| 運算符 | 加, 減, 乘, FFT |
| FFT | 窗口, Hanning, 平頂, 矩形, 2048個樣點 |
| 運算來源 | 2通道型號: CH1到CH2, CH2到CH1, CH1+CH2, CH1xCH2 4通道型號: CH1到 CH2, CH2到 CH1, CH3到 CH4, CH4到CH3, CH1+CH2, CH3+CH4, CH1xCH2, CH3xCH4 |
| 自動設置菜單 | 為垂直系統、水平系統和觸發系統單鍵自動設置所有通道，支持撤銷自動設置操作 |
| 方波 | 單周期, 多周期, 上升沿或下降沿 |
| 正弦波 | 單周期, 多周期, FFT頻譜 |
| 視頻(NTSC, PAL, SECAM) | 場：所有場, 奇數場或偶數場； 行：所有行或可以選擇行數 |
| 自動量程 | 在點到點移動探頭或在信號表現出較大變化時，自動調節垂直和 /或水平示波器設置 |
| 顯示特點 | |
| 彩色型號 | 1/4 VGA無源彩色LCD，黑色背景上各種顏色，并且可以調節多級對比度 |
| 單色型號 | 1/4 VGA背燈無源LDC，并且可以調節多級對比度，可以從前面板中反選視頻 |
| 內插 | Sin(x)/x |
| 顯示器類型 | 點, 矢量 |
| 余輝 | Off, 1 s, 2 s, 5 s, 無窮大 |
| 格式 | YT和XY |
| 環境和安全 | |
| 溫度 | 工作溫度: 0℃到+50℃。 非工作溫度: - 40℃到+71℃ |
| 濕度 | 工作濕度和非工作濕度: 等于或低于+40℃時80%相對濕度。 工作濕度和非工作濕度: 最高+50℃時高達 45%相對濕度 |
| 高度 | 工作高度和非工作高度: 最高 3,000米。 |
| 電磁兼容能力 | 滿足 89/336/EEC法規及 93/68/EEC修正版, 滿足或超過EN55011 Class A放射輻射和傳導輻射; FCC 47 CFR, Part 15,Subpart B, Class A; 澳大利亞 EMC架構, 根據 AS/NZS 2064輻射標準進行演示; 俄羅斯 GOST EMC法規 |
| 安全 | UL610100-1:2003, CSA22.2 NO.61010-1:2003, EN61010-1:2001, IEC61010-1:2001 |
| 物理特點 | |
| 外觀尺寸 | 毫米 |
| 高 | 125.0 |
| 寬 | 326.3 |
| 厚 | 124.2 |
| 重量 | 公斤 |
| 凈重 | 2.0 |
| 毛重 | 2.2 |
推薦軟件
| 型號 | 描述 |
| TEK-USB-488 | GPIB到USB適配器。 |
| AC2100 | 軟手提箱 |
| HCTEK4321 | 硬手提箱（要求AC2100） |
| RM2000B | 機架安裝套件 |
| SIGEXPTE軟件 | NI SignalExpress泰克版－為MSO4000、DPO4000、DPO3000、MSO2000、 DPO2000、 TDS3000C、 TDS2000B和 TDS1000B系列優化的全互動測量軟件環境 (專業版)。 |
| IVI驅程 | 為 LabVIEW, LabWindows/CVI, Microsoft .NET和MATLAB等常用應用提供了標準儀器編程接口。 |
完整的探頭解決方案
| 產品 | 描述 |
| 無源探頭 | P2220 - 1/10X, 7 MHz/200 MHz無源探頭 P2221 - 1/10X, 7 MHz/200 MHz無源探頭 P3010 - 10X, 100 MHz無源探頭 P6101B - 1X, 15 MHz無源探頭 |
| 低電容探頭 | P6158 - 20X, 3 GHz低電容探頭 |
| 有源探頭 | P6205 - 10X, 750 MHz有源探頭 P6243 - 10X, 1 GHz有源探頭 TAP1500 - 1.5 GHz TekVPITM有源探頭 |
| 差分探頭 | DA400A - 100X/10X/1X/0.1X,1 MHz差分前置放大器 9P5205 - 1.3 kV, 100 MHz高壓差分探頭 P5210 - 5.6 kV, 50 MHz高壓差分探頭 P6246 - 1X/10X, 400 MHz差分探頭 P6247 - 1X/10X, 1 GHz差分探頭 TDP0500 - 500 MHz TekVPI 42V差分探頭 TDP1000 - 1 GHz TekVPI 42V差分探頭 |
| 電流探頭 | A621 - 1000 ARMS, 50 kHz電流探頭 A622 - 70 ARMS, 100 kHz電流探頭 P6021 - 5 ARMS, 60 MHz電流探頭 P6022 - 2 ARMS, 120 MHz電流探頭 TCP202 - 15 A, DC - 50 MHz電流探頭 TCP312 - 30 A, DC - 100 MHz電流探頭 TCP305 - 50 A, DC - 50 MHz電流探頭 TCP303 - 150 A, DC - 15 MHz電流探頭 TCP404XL - 750 A, DC - 2 MHz電流探頭 TCP0030 - 120 MHz TekVPI 30 A AC/DC電流探頭 TCP0150 - 20 MHz TekVPI 150 A AC/DC電流探頭 TCPA300/400 - 電流測量系統 |
| 高壓探頭 | P5100 - 100X, 250 MHz, 無源高壓探頭 P5120 - 20X, 200 MHz, 無源高壓探頭 P6015A - 1000X, 75 MHz無源高壓探頭 P5200 - 50X/500X, 25 MHz, 高壓差分探頭 P5205 - 50X/500X, 100 MHz, 高壓差分探頭 P5210 - 100X/1000X, 50 MHz高壓差分探頭 |
| 探頭附件 | NEX-HD2HEADER－ Mictor連接器，接續到0.1"頭針上 |
