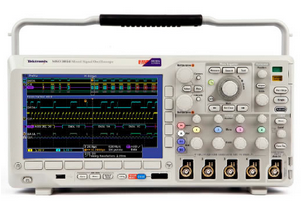

特 性：
帶寬為 100MHz、300MHz和 500MHz
2個或 4個通道
16條數字通道（MSO系列）
所有通道上2.5GS/s的采樣率
所有通道5M點的記錄長度
>50,000wfm/s的最大波形捕獲速率
成套高級觸發
性能特性
| 垂直系統模擬通道 | |||||
| 垂直系統 | MSO3012 DPO3012 | MSO3014 DPO3014 | MSO3032 DPO3032 | MSO3034 DPO3034 | MSO3054 DPO3054 |
| 輸入通道數理 | 2 | 4 | 2 | 4 | 4 |
| 模擬帶寬（-3dB） | 100MHz | 100MHz | 300MHz | 300MHz | 500MHz |
| 計算的上升時間 5mV/div（典型值） | 3.5ns | 3.5ns | 1.17ns | 1.17ns | 700ps |
| 硬件帶寬極限 | 20MHz | 20MHz～150MHz | |||
| 輸入耦合 | AC, DC, GND | ||||
| 輸入阻抗 | 1 MΩ ± 1%, 75Ω ± 1%, 50Ω ±1% | ||||
| 輸入靈敏度范圍, 1 MΩ | 1 mV/div - 10 V/div | ||||
| 輸入靈敏度范圍, 75Ω, 50Ω | 1 mV/div - 1 V/div | ||||
| 垂直分辨率 | 8位(采用 Hi-Res時 11位) | ||||
| 最大輸入電壓, 1 MΩ | 300 VRMS, 峰值≤± 450 V | ||||
| 最大輸入電壓, 75Ω, 50Ω | 5 VRMS, 峰值≤± 20 V | ||||
| DC增益精度 | 對5mV/div及以上設置為± 1.5% 對 2 mV/div設置為± 2.0% 對 1 mV/div設置為± 2.5% | ||||
| 通道到通道隔離度 (任何兩條垂直標度相等的通道) | 在≤ 100 MHz時≥ 100:1, > 100 MHz到額定帶寬時≥ 30:1 | ||||
| 水平系統模擬通道 | |
| 特點 | 所有MSO3000型號 所有DPO3000型號 |
| 最大采樣率(所有通道) | 2.5 GS/s |
| 最大記錄長度(所有通道) | 5 M點 |
| 在最高采樣率時捕獲的最大時長(所有通道) | 2 ms |
| 時基范圍 (S/div) | 1 ns - 1000 s |
| 時基延遲時間范圍 | -10格到 5000 s |
| 通道到通道偏移校正范圍 | ± 100 ns |
| 時基精度 | 1 ms間隔上± 10 ppm |
| 水平系統數字通道 | |
| 特點 | 所有MSO3000型號 |
| 最大采樣率 (主時基, 所有通道) | 500 MS/s (2 ns分辨率) |
| 最大記錄長度 (主時基, 所有通道) | 5 M點 |
| 最大采樣率 (MagniVu, 所有通道) | 8.25 GS/s (121.2 ps分辨率) |
| 最大記錄長度 (MagniVu, 所有通道) | 10k點，以觸發點為中心 |
| 最小可檢測脈寬 | 2.0 ns |
| 通道到通道偏移 | 500 ps典型值 |
| 偏置范圍 | ||
| 范圍 | 1MΩ | 50Ω,75Ω |
| 1 mV/div - 99.5 mV/div | ±1 V | ±1 V |
| 100 mV/div - 995 mV/div | ±10 V | ±5 V |
| 1 V/div | ±100 V | ±5 V |
| 1.01 V/div - 10 V/div | ±100 V | NA |
| 垂直系統數字通道 | ||
| 特點 | 所有MSO3000型號 | |
| 輸入通道數量 | 16條數字通道(D15到 D0) | |
| 門限 | 每套 8條通道單獨設置門限 | |
| 門限選擇 | TTL, CMOS, ECL, PECL, 用戶自定義 | |
| 用戶自定義門限范圍 | -15 V到 +25 V | |
| 最大輸入電壓 | -20 V到 +30 V | |
| 門限精度 | ±(100 mV +3%的門限設置) | |
| 最大電壓擺幅 | 500 mVpk-pk | |
| 輸入阻抗 | 101 kΩ | |
| 探頭負荷 | 8 pF | |
| 垂直分辨率 | 1位 | |
| 觸發系統 | |
| 特點 | 說明 |
| 主要觸發模式 | 自動觸發, 正常觸發和單次觸發 |
| 觸發耦合 | DC, AC,HF抑制(衰減>50 kHz), LF抑制(衰減＜50 kHz), 噪聲抑制(降低靈敏度) |
| 觸發釋抑范圍 | 20 ns - 8 s |
| 觸發靈敏度 | |
| 內部 DC耦合 | DC - 50 MHz時0.5 div，在額定帶寬時提高到 1 div |
| 外部(輔助輸入) | DC - 50 MHz時 200 mV，在 250 MHz時提高到 500 mV |
| 觸發電平范圍 | |
| 特點 | 說明 |
| 任意通道 | 從屏幕中心± 8格 |
| 外部(輔助輸入) | ± 8 V |
| 觸發模式 | |
| 模式 | 說明 |
| 邊沿 | 任何通道或前面板輔助輸入上的正或負斜率。耦合包括DC, AC, 高頻抑制, 低頻抑制和噪聲抑制 |
| 順序(B觸發) | 按時延 -8 ns到 8 s觸發，或按事件延遲觸發-1到 9,999,999個事件 |
| 脈寬 | 在>、＜、 =或≠特定時間周期的正脈沖或負脈寬上觸發 |
| 矮脈沖 | 當一個脈沖跨過一個門限但在再次跨過第一個門限前未能跨過第二個門限時觸發 |
| 邏輯 | 在通道的任何邏輯碼型變成假時或在指定鐘邊沿上的碼型。四條輸入通道指定的碼時間型(A內保持為真時觸發采集。可以使用任何輸入作為時鐘，尋找時ND, OR, NAND, NOR)定義為高、低或無所謂 |
| 建立時間 / 保持時間 | 當任意兩條輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過門限時觸發 |
| 上升 /下降時間 | 在脈沖邊沿速率快于或慢于指定值時觸發采集。斜率可以是正、負或任意 |
| 視頻 | NTSC, PAL和 SECAM視頻信號所有行、奇數、偶數或所有場上觸發 |
| 擴展視頻(選配) | 觸發 480p/60, 576p/50, 720p/30, 720p/50,720p/60,875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF,1080p/25,1080p/30, 1080p/50, 1080p/60和自定義雙電平和三電平同步視頻標準 |
| I2C (選配) | 在高達 10 Mb/s的 I 2C總線上的開始, 重復開始, 停止, ACK丟失, 地址(7位或 10位), 數據或地址和數據上觸發采集 |
| SPI (選配) | 在高達 10.0 Mb/s的 SPI總線(僅適用于4通道型號)上的 SS, MOSI, MISO或 MOSI和 MISO上觸發采集。 |
| CAN (選配) | 在高達 1 Mb/s的 CAN信號上的幀開始、幀類型（數據、遠程、錯誤、過載）、識別符（標準或擴展），數據，標識符和數據、幀尾或 ACK丟失時觸發采集。可以進一步指定數據，在≤, <, =, >, ≥ 或 ≠ 特定數據值時觸發采集。用戶可以調節的樣點在默認狀態下設為50%。 |
| I2S/LJ/RJ/TDM(選配) | 觸發Word Select、Frame Sync或Data。可以一步指定數據，在＜、=、>、≥、≠某個數據值時或落在范圍內或外時觸發采集。 I2S/LJ/RJ的最大數據速率是12.5 Mb/s。 TDM的最大數據速率是 25 Mb/s |
| RS-232/422/485/UART(選配) | 觸發高達 10 Mb/s的 Tx開始位、 Rx開始位，Tx包尾、、 Rx包尾、 Tx數據、 Rx數據、 Tx奇偶性錯誤和 Rx奇偶性錯誤 |
| LIN (選配) | 觸發高達1 Mb/s(根據 LIN的定義為 20 kb/s) 的同步、標識符、數據、標識和數據、喚醒幀、睡眠幀、誤碼(如同步錯誤、奇偶性錯誤或校驗和錯誤) |
| 并行 (僅在 MSO型號上提供) | 觸發并行總線數據值。并行總線長度可以是1位到16位。支持二進制和十六進制基數 |
| 采集模式 | |
| 采樣 | 采集采樣值 |
| 峰值檢測 | 在所有掃描速度下捕獲最窄 2 ns的毛刺 |
| 平均 | 平均中可以包括 2 - 512個波形 |
| 包絡 | 最小-最大包絡中體現了多次采集中的峰值檢測數據 |
| Hi-Res | 實時矩形波串平均降低了隨機噪聲，提高了分辨率 |
| 滾動模式 | 在小于等于 40 ms/div的掃描速度時，在屏幕中從右到左滾動波形 |
| 波形測量 | |
| 光標 | 波形和屏幕 |
| 自動測量 | 229種, 其中一次可以在屏幕上顯示最多 4種測量功能。測量包括周期, 頻率, 延遲, 上升時間, 下降 時間, 正占空比, 負占空比, 正脈寬, 負脈寬, 突發寬度 ,相位 ,正過沖,負過沖 ,峰峰值,幅度,高值m低值 ,最大值,最小值,平均值,周期平均值 , RMS, 周期RMS, 面積和周期面積 |
| 測量統計 | 平均值, 最小值, 最大值, 標準偏差 |
| 參考電平 | 可以用百分比或單位指定用戶可定義的自動測量參考電平 |
| 選通 | 使用屏幕或波形光標隔離要測量的采集內部發生的特定情況。在默認狀態下測量使用整個記錄 |
| 電源測量（選配） | |
| 電源質量 測量 | VRMS, V Crest Factor, 頻率 , I RMS, ICrest Factor, 真實功率, 視在功率, 無功功率, 功率因數, 相角 |
| 開關損耗測量 | 功率損耗: Ton, Toff, 傳導功率損耗, 總功率損耗,能量損耗: Ton, Toff, 傳導能量損耗, 總能量損耗 |
| 諧波 | THD-F, THD-R, RMS測量,諧波圖形和表格顯示,根據 IEC61000-3-2 Class A和 MIL-STD-1399,標準測試 |
| 紋波測量 | Vripple和Iripple |
| 調制分析 | 圖形顯示 +Pulse Width, -Pulse Width, Period,Frequency, +Duty Cycle和 -Duty Cycle調制類型 |
| 安全工作區 | 開關設備安全工作區測量的圖形顯示和模板測試 |
| dV/dt和dI/dt測量 | 轉換速率光標測量 |
| 波形數學運算 | |
| 代數運算 | 波形加, 減, 乘, 除 |
| 數學函數 | 積分, 微分, FFT |
| FFT | 頻譜幅度。把 FFT垂直標度設為線性 RMS或dBV RMS，把 FFT窗口設為矩形, Hamming,Hanning或Blackman-Harris |
| 高級數學運算 | 定義全面的代數表達式，包括波形, 參考波形,數學函數(FFT, Intg, Diff, Log, Exp, Sqrt,Sine, Cosine, Tangent), 標量, 最多兩個用戶可調節變量和參數測量結果(Period, Freq, Delay, Rise, Fall, PosWidth, NegWidth, BurstWidth, Phase, PosDutyCycle, NegDutyCycle, PosOverShoot, NegOverShoot, PeakPeak, Amplitude, RMS, CycleRMS, High, Low, Max, Min,Mean, CycleMean, Area, CycleArea和趨勢圖), 如(Intg(Ch1 - Mean(Ch1)) x 1.414 x VAR1) |
| 軟件 | |
| NI LabVIEWSignalExpressTMTektronix Edition | 為MSO/DPO3000系列優化的全面互動的測 量軟件環境，可以使用直觀的拖放用戶界面，即時采集、生成、分析、比較、導入和保存測量數據和信號，而不要求任何編程。軟件中為采集、控制、查看和導出實時信號數據提供了標準 DPO3000系列支持。完整版可以免費試用 30天，提供了額外的信號處理、高級分析、混合信號、掃描、極限測試和用戶定義的步驟等功能。訂購SIGEXPTE，獲得永久的完整版功能 |
| OpenChoiceDesktop | 通過 USB或 LAN在 Windows PC和DPO3000系列之間快速簡便地通信。傳送和保存設置、波形、測量和屏幕圖 |
| IVI Driver | 為常用應用提供標準儀器編程接口，如LabVIEW、LabWindows/CVI、Microsoft.NET和 MATLAB |
| eScope | 通過標準網絡瀏覽器，使用網絡連接控制MSO/DPO3000。只需輸入示波器的 IP地址或網絡名稱，瀏覽器中將顯示一張網頁 |
| 顯示器特點 | |
| 顯示器類型 | 9英寸(228.6毫米)液晶 TFT彩色顯示器 |
| 顯示器分辨率 | 800水平 x 480垂直像素(WVGA) |
| 波形顯示樣式 | 矢量, 點, 可變余輝, 無限余輝 |
| 格線 | 全部, 網格, 標線, 框, IRE和 mV |
| 格式 | YT和 XY |
| 波形捕獲速率 | >50,000 wfm/s |
| 輸入 /輸出端口 | |
| USB 2.0 高速主機端口 | 支持 USB海量存儲設備和打印機。在后面板上一個，前面板上一個 |
| USB 2.0 高速設備端口 | 后面板連接器可以使用 USBTMC或 GPIB及 TEK-USB-488控制示波器，或直接打印到兼容 PictBridge 打印機上 |
| LAN端口 | RJ-45連接器, 支持 10/100Base-T |
| 視頻輸出端口 | DB-15母頭連接器 , 在外部監視器或投影儀上連接顯示示波器畫面 |
| 輔助輸入 | 前面板 BNC連接器。輸入阻抗 1兆歐。最大輸入 300 V RMS，峰值≤± 450 V |
