特點與優點

• 500 MHz 、300 MHz 、100 MHz 三種帶寬
• 取樣速率高達 5 GS/s
• 2 或 4 條通道
• 全 VGA 彩色 LCD 顯示
• 25 種自動測量功能
• 9 位垂直分辨率
• 多語言用戶界面
• 使操作更簡易"快捷菜單"圖形用戶界面
• 內置以太網端口
• e*Scope TM 網上遙控功能
• WaveAlert TM 自動波形異常檢測能力
• 應用模塊
  －詳細設計分析所需的高級分析功能
  －電信模板測試
  －FFT
  －用于測試和排障的兩種視頻模塊
  －快速"是否通過"測試所需的極限測試
  －高級觸發功能，其中包括：毛刺、欠幅脈沖和邏輯觸發
• 插入式打印機可隨機提供測量結果文件
• TekProbeTM Level II 接口支持的探頭包括：可自動提供定標和換算單位的有源探頭、差分探頭和電源探頭
• 便于迅速打印的標準并行端口
• 便于數據儲存和文件編制的內置軟驅

應用

• 電信設備制造測試
• 數字電路設計與調試
• 視頻設備安裝與維護
• 電源設計

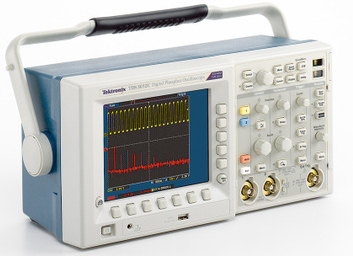

TDS3000B系列數字熒光示波器（DPO）以低價位提供無與倫比的性能和便攜性

TDS3000B 系列示波器將數字熒光波形采集技術、自動異常檢測功能、網上遙控功能和7 個應用模塊集于一體，而輕巧的外形和可用電池供電的能力使其設計趨于完美。

DPO 技術將復雜信號的檢測提高到新水平

數字熒光示波器能夠實時顯示、存儲和分析信號的三維信息，即振幅、時間和隨時間變化的振幅分布情況。其快速波形捕獲和更新率可使DPO更快地捕獲并顯示不常見的波形或波形變化情況。其亮度層次彩色顯示功能可提供信號幅度和寬度方面的出現頻率信息。這將有助于用戶尋找并鑒定那些在傳統的數字存儲示波器上看不到的波形異常變化。

增強的排障能力

WaveAlert TM 波形異常檢測功能可幫助用戶以更快的速度尋找那些難以捕獲的問題，從而加快進行故障排除任務。WaveAlert可在所有通道上監視輸入信號，檢測并突出顯示任何與捕獲的正常波形相偏離的異常波形。由于TDS3000B 型示波器能在檢測到異常波形時停止采集、以音響報警、打印硬拷貝或保存波形，所以用戶甚至可在無人看守的情況下進行長時間的測試，以尋找那些極其隱藏、不常出現的故障。

e*Scope TM 網上遙控功能

e*Scope 意味著用戶可從任何地方通過因特網和PC 機控制 TDS3000B 示波器。用戶只需通過內置的以太網端口將TDS3000B 示波器連接到局域網(LAN)、打開PC 機的瀏覽器窗口、在"地址"窗口中輸入TDS3000B示波器的 IP 地址，就可在網上進行遙控作業。示波器的回應將使用戶能夠從瀏覽器對其進行控制。用戶還可將e*Scope控制軟件下載到 PC 機，通過圖形界面顯示并使用TDS3000B 示波器的屏幕和前面板控制。

靈活機動 處處可用

TDS3000B 系列示波器體積小巧、便于攜帶、可用電池供電，所以可在任何需要的地方使用。安裝電池后，其重量還不到5 公斤。即便是在現場工作，也可通過選購的插入式熱敏打印機當場打印測量結果。

用戶還可通過選購的應用模塊輕而易舉地使TDS3000B 系列示波器適用于具體應用需要。示波器可在通電后自動顯示機上安裝的模塊。目前，可與TDS3000B系列示波器配套使用的應用模塊共有7 種，其中包括：

• 電信模板測試模塊
• 高級分析模塊
• FFT 模塊
• 高級觸發模塊
• 極限測試模塊
• 擴展視頻模塊
• 601 串行數字視頻模塊

此外，還有兩種通信模塊：

• 10Base-T LAN/RS-232 模塊
• GPIB/VGA/RS-232 模塊

并行端口(Centronics) 是該系列的標準配備。

應用

電信屏蔽測試模塊－TDS3TMT

安裝了電信屏蔽測試模塊后,TDS3000B系列示波器即可成為一部用于電信標準相符性測試的"合格/不合格"(Pass/Fail)測試儀器。

• 支持的ITU-T G.703 (DS0 、DS1 、E1 、Clk 接口、DS2 、E2 、E3 以及 DS3速率)標準
• 支持的ANSI T1.102 (DS1 、DS1A 、DS2 、DS3 和STS-1 速率)標準
• 用示波器WaveStar TM 軟件進行可自定義的屏蔽碼編輯
• 用通信信號適配器妥善地終接在測設備
• 用 TDS3GV (GPIB) 或內置以太網通信模塊設置TDS3000B 系列示波器的自動測試程序

TDS3TMT 模塊的典型應用

在測試制造過程中的網絡插卡時，其中一項最重要的考慮是示波器處理能力或吞吐量。DPO 的波形處理能力與硬件輔助的模板測試之結合一舉突破了單通道和多通道設備的模板測試速度障礙。ALT觸發模式可經過一次設置，便可在所有通道上順序相繼觸發，故可在多通道上實現快速測試。

高級分析模塊 －TDS3AAM

TDS3AAM 模塊為TDS3000B 系列示波器增添了高級分析能力。用戶可通過該模塊將波形定義為各種任意的數學表達式，其中包括各種數學函數以及常數和測量值。TDS3AAM模塊還增加了面積和周期面積(Area and CycleArea) 測量值、微分和積分函數、平均測量值以及測量統計功能。此外，TDS3FFT模塊的FFT 能力也包含在內。

用于頻率和諧波分析的FFT 模塊 －TDS3FFT

TDS3000B 系列示波器裝上該模塊后便可成為功能強大的排障工具，可用于：

• 測試濾波器和系統的脈沖響應
• 測量系統中的諧波內容和失真情況
• 識別并查找噪聲和干擾源
• 分析振動情況
• 分析 50 和 60 Hz 電源線中的諧波

此外，用戶還可通過TDS3FFT 應用模塊做下列分析和設置：

• 將分析信號的**窗口與四種FFT窗口(矩形、漢明、漢寧以及勃勒克曼-哈里斯)相匹配
• 分析重復性波形、單次波形和儲存的波形；以 FFT 波形顯示任何正在采集的信號、上次采集的信號或儲存在參考存儲器中的信號
• 將 FFT 垂直標線設置為 dB 或線性RMS
• 在屏幕上同時顯示時域信號和 FFT波形，以幫助用戶快速分析電路和系統問題

TDS3FFT模塊的典型應用

在電源設計和分析作業中，檢查電源負載電流中的諧波是一重要環節。用戶可通過示波器的光標測量單個頻率分量的頻率和幅度。

高級觸發模塊－TDS3TRG

TDS3000B 系列示波器裝上這一模塊后，可為示波器增加邏輯和脈沖觸發等高級觸發能力。

邏輯觸發功能

在數字電路的排障工作中，邏輯觸發極為有用。當兩個信號滿足了布爾(Boolean) 觸發條件時，示波器隨即觸發。該模塊可提供模式和狀態兩種邏輯觸發方式。

模式觸發

對于數字邏輯電路排障工作而言，模式觸發非常有用。當兩個信號在邏輯上為真或偽時，示波器觸發。基本而言，模式觸發主要是在雙輸入的AND、OR 、NAND 或 NOR 邏輯門的輸出上觸發。用戶可將時間限制條件和信號門限電平指定為觸發條件的一部分。

狀態觸發

對于數字邏輯電路同步狀態機排障工作而言，狀態觸發是很有用的觸發方式。如果在時鐘信號躍遷為真時某狀態信號為真或偽，示波器則觸發。

脈沖觸發功能

當信號滿足某一定時或閾值條件時，脈沖觸發功能便可觸發示波器。該高級觸發模塊可提供三種脈沖觸發方
式：脈沖寬度、欠幅脈沖和轉換速率。

脈沖寬度(或毛刺)

當信號脈沖寬度小于、大于、等于或不等于指定的脈沖寬度時，示波器觸發。脈沖寬度觸發對數字邏輯電路排障工作非常有用。

欠幅脈沖

當信號脈沖小于指定的門限電平時，欠幅脈沖功能將觸發示波器。用戶還可指定欠幅脈沖寬度參數。這種觸發功能對于排除總線爭用方面的故障非常有用。

轉換速率

當信號的轉換速率 (上升或下降時間)小于、大于、等于或不等于某一指定轉換速率時，示波器觸發。這種觸發功能可用于數字總線收發機、傳輸線路和運算放大器電路的排障工作。

極限測試模塊－TDS3LIM

TDS3LIM 模塊可既快又簡單地檢測電路是否在設定參數內運行，對于需要快速決定Go/No-Go（是否通過）的重復性測試應用極為有用。用戶可輕而易舉地創建波形參考模板，以便與實時波形進行比較。用戶還可將任何數量的輸入通道與四種基準的任何組合相比較，并可選擇TDS3000B示波器在波形偏離參考極限時所采取的操作，如停止采集、以音響示警、打印硬拷貝或將波形存入磁盤。

擴展視頻模塊 －TDS3VID

TDS3000B 系列示波器的所有機型都配備有NTSC 、PAL 和 SECAM （所有場或所有行）觸發能力。TDS3VID應用模塊則以下列附加功能進一步擴展了這一基本視頻觸發能力。

視頻快捷菜單 (QuickMenu)

該視頻快捷菜單功能允許用戶顯示兩組菜單，一個在屏幕下方，一個在邊上。菜單中的各項視頻功能可用于顯示和測量廣播標準波形，其中包括觸發源、觸發時間、視頻刻度板和視頻自動設置。

視頻自動設置

自動設置功能可自動調整垂直、水平和視頻觸發設置，以在所有場和行上顯示觸發的視頻波形。用戶隨后可以手動方式調整控制，以此優化顯示。這一功能可通過視頻快捷菜單(VideoQuickMenu) 和捕獲 (Acquire) 菜單使用。

定制視頻

定制視頻功能允許用戶指定自定義的水平掃描速率，以使示波器在非廣播視頻波形(如計算機顯示器和醫療設
備顯示器上使用的視頻波形)上觸發。

上圖所示為TDS3000B 示波器在26.2kHz 掃描速率上觸發的情景。

模擬 HDTV 功能

TDS3VID 和 TDS3SDI 兩個模塊允許用戶使用新興的模擬 HDTV 標準。這兩個模塊可在一系列HDTV 格式范圍上觸發，其中包括 1080I 、1080p 、720p和 480p 。此外，還可在模擬HDTV 上使用帶100和 75% 兩種彩條刻度板的矢量示波器。

行計數觸發

有時，用戶往往需要就單行視頻波形進行觀察。例如，NTSC 信號中的節目編輯信息有時出現在 Line20 。行計數觸發功能允許用戶在任何特定行上觸發，具體方法是滾動顯示行編號，然后選取需觸發的行編號即可。

場隔離

場隔離 (Field Holdoff) 功能可用來指定重新啟用觸發前需處于等待狀態的場編號。這一功能可使用戶在單一場上觸發（如NTSC的field 1 或 field 3 ），而不是field 1 和field 3 兩個場。

視頻刻度板

用戶可通過視頻刻度板將標準示波器刻度板改為IRE 或 mV ，可視信號格式而定。視頻刻度板可簡化視頻波形的測量和分析過程。

內置矢量示波器能力

配備有 TDS3VID 模塊的 TDS3000B 系列示波器可用作矢量示波器，并內置有100% 或75% 的彩條信號刻度板。用戶可用該模塊輕松地測量色度信號電平，并通過示波器的數字熒光顯示器看到任何白平衡問題。

具屏幕行選功能的視頻圖像模式

配備有TDS3VID 模塊的 TDS3000B 示波器可使用戶迅速查看數字視頻流后面的模擬視頻，查看始發攝象機或其它源的單色圖像，然后用屏幕行選(on-screenline select) 功能迅速移動到圖像中的任一行。

601 串行數字視頻模塊－TDS3SDI

TDS3000B 系列示波器裝上該模塊后既可成為一件綜合分析工具，用戶可用其跟蹤識別 ITU-RBT.601 視頻信號，檢查具代表性的模擬分量和復合波形，并用之分析碼流情況。該模塊包括TDS3VID 的各項能力以及下列功能：

• 帶屏幕行選的視頻圖像模式
• 矢量示波器 (Pb/Pr)
• YpbPr 、RGB 和 YC 波形

特性

TDS3000B 系列電特性

捕獲方式

DPO －捕獲并顯示復合波形、隨機事件以及實際信號特征中的細微模式。
DPO 能夠實時顯示、存儲和分析信號的三維信息，即振幅、時間和隨時間變化的振幅分布情況。
峰值檢測－捕獲高頻和隨機毛刺。可捕獲窄至 1 ns 的毛刺。
WaveAlertTM－在所有通道上監視輸入信號，并于出現任何與捕獲的正常波形相偏離的波形時向用戶示警。
取樣 －僅限數據取樣。
包絡 －在一次或多次捕獲信號上獲得的最大/最小值。
平均值－平均計算 2 至 512(可選)捕獲的波形數據。
單一序列－用單一序列(Single Sequence)按鈕一次捕獲一個單次觸發的捕獲序列。

觸發系統

主要觸發方式－自動（支持 40 ms/div和更慢的滾動模式）、正常。
B 觸發－在時間或事件后觸發。
時間后觸發范圍－13.2 毫微秒 (ns)至 50 秒。
事件后觸發范圍－1 至 9,999,999 個事件。
外部觸發輸入－>1 MW 并聯 17 pF ；最大輸入電壓 150 VRMS 。

觸發類型

邊沿－常規式電平驅動觸發。任何通道上的正負斜率。耦合選擇：DC 、噪聲抑制、高頻抑制、低頻抑制。
視頻－可在所有行或單行、奇/偶或所有場或模擬 HDTV 格式(1080i, 1080p,720p,480p)上觸發。請見 TDS3VID 和TDS3SDI 應用模塊(選項)的擴展視頻觸發和測量功能。
邏輯(需配備 TDS3TRG)－模式：確定特定時間內真偽的 AND 、OR 、NAND 、NOR。
狀態：任何邏輯狀態。可在時鐘的上升或下降邊沿觸發。邏輯觸發可用于2 個(不是4 個) 輸入的組合。
脈沖(需配備 TDS3TRG)－寬度(或毛刺): 可在小于、大于、等于或不等于可選時限范圍內(39.6ns 至50 s)的脈沖寬度上觸發。
欠幅脈沖：可在穿過一個閾值，但于再次穿過該閾值前不能穿過第二個閾值的脈沖上觸發。
轉換速率：可在快于或慢于設定速率的脈沖邊沿速率上觸發。可為上升邊 沿、下降邊沿或二者兼有。
通信(需配備 TDS3TMT) －為按照ANSI T1.102 標準進行的DS1/DS3 電信屏蔽測試提供所需的隔離脈沖觸發功能。
交替－依順序將每條在用通道作為觸發源。

測量系統

自動波形測量－周期、頻率、 +寬度、－寬度、上升時間、下降時間、+占空比、－占空比、+過沖、－過沖、高、低、最大、最小、峰-峰、振幅、平均、平均周期、均方根、周期均方根、短促脈沖串寬度、延遲、相位、面積(Area) *1 、周期面積(Cycle Area) *1 。可顯示四種任意組合的波形測量值。
*1 需配備 TDS3AAM 模塊。
閾值 －可按百分比或電壓設置。
選通 －可用屏幕或垂直光標選通測量值。

波形處理

偏移校正 －可用手控方式輸入通道間的偏移校正值 (±10 ns)，以獲得較好的定時測量值和更精確的數學波形。
計算算子－加、減、乘、除。
自動設置－在垂直、水平和觸發系統上，可用單按鈕在選定的輸入信號上自動設定。

顯示特性

波形樣式 －點、向量和可變余輝。
刻度板－全標、網格、交叉線、幀、NTSC 、PAL 、SECAM 、100% 和 75% 彩條矢量示波(需用選項TDS3VID和TDS3SDI 視頻應用模塊)。
格式－YT 、XY 和門控 XYZ （帶 Z 軸空白顯示的XY 僅在 TDS30X4B 上提供）。

輸入輸出接口

硬拷貝端口（標準配備）－Centronics類并行口。
TDS3GV 通信模塊 －GPIB (IEEE-488.2) 可編程能力：全功能收發方式；可控制所有工作方式、設置和測量功能。
VGA: 用于直接在大屏幕 VGA 顯示器上顯示的輸出口。DB-15 插口, 31.6 kHz同步速率，符合EIARS-343A 標準。
RS-232-C 接口可編程能力：全功能收發方式；可控制所有工作方式、設置和測量功能。波特率達 38,400 。DB-9插頭。
程編手冊：071-0381-01 。

硬拷貝打印能力

圖形文件格式 －Interleaf (.img)、TIF 、PCX (PC Paintbrush)、BMP(Microsoft Windows) 以及Encapsulated Postscript(EPS)。
打印機格式－Bubblejet 、DPU-3445 、Thinkjet 、Deskjet 、Laserjet、Epson ?9-和 24-針）。

環境與安全

溫度－+5 至 +50 ℃(操作)，－20 至+60 ℃(非操作)。
濕度－32 ℃以下時相對濕度為20% 至80%，45 ℃時相對濕度額定值降至30%(操作)，41℃ 以下時相對濕度為5% to 90%，60 ℃時相對濕度額定值降至 30%(非操作)。
高度 －3,000 米(操作)、15,000 米(非操作)。
電磁兼容性－符合或超過 EN55011 A類輻射和傳導放射標準；EN50082-1 ；FCC 47CFR 、第 15 部分、B 分段 A 類設備；澳大利亞 EMC 大綱規定；俄國GOST EMC 條例規定。
安全標準－UL3111-1 、CSA1010.1 、EN61010-1 、IEC61010-1 。

物理特性

　儀器

　儀器包裝箱

　機架

儀器附件

TDS3TMT －電信模板測試應用模塊。
TDS3AAM －高級分析模塊。
TDS3LIM －極限測試模塊。
TDS3FFT －快速傅里葉變換 (FFT) 模塊。
TDS3TRG －高級觸發應用模塊。
TDS3VID －擴展視頻應用模塊。
TDS3SDI －601 串行數字視頻模塊。
TDS3GV －GPIB 、VGA 和 RS-232 接口。
TDS3BAT NIMH －NiMH 電池組，可在無輸電線情況下連續操作 2 小時。備注：本儀器須在使用時保持接地。
TDS3PRT －TDS3PRT 插入式打印機為TDS3000B 或 TDS3000 示波器增加了易于使用的隨機文件打印能力。使用時，只需將打印機插入示波器的背后，按下Hardcopy（硬拷貝）按鈕即可打印屏幕顯示。在使用TDS3000B 任何地方都可使用打印機，而且可用電池操作。
　　備注：TDS3000 系列的示波器上，打印機不能用電池操作。
TDS3CHG －電池快速充電器。
AC3000 －攜帶儀器用的軟殼箱。
HCTDS32 －攜帶儀器用的硬殼箱。
RM3000 －機架安裝工具箱。
檢修手冊(TDS3000B 系列)－只有英文版 (071-0382-00)。
TDS3GV 程編手冊－只有英文版 (071-0381-01)。
WaveStar TM 示波器軟件－Windows 95/98/NT 4.0 應用程序。
VocalLink TM －聲控軟件。

探頭
ADA400A －100x 、10x 、1x 、0.1x 高增益差分放大器。
P6243 －1GHz, ≤1 pF 輸入 C 10x 有源探頭。
P5205 －1.3 kV ，100 MHz 高電壓差動探頭。
P5210 －5.6 kV ，50 MHz 高電壓差動探頭。
P5100 －2.5 kV ，100x 高電壓無源探頭。
TCP202 －15 A ，DC + 峰值 AC 50 MHz
AC/DC 電流探頭。

訂購信息

TDS3012B, TDS3014B, TDS3032B,TDS3034B, TDS3052B, TDS3054B

標準附件
探頭：2 個 P3010 10x 無源探頭(TDS3012B)、4 個 P3010 10x 無源探頭 (TDS3014B)、2個 P6139A 10x 無源探頭（TDS3032B 和 TDS3052B ）、4 個P6139A 10x 無源探頭?TDS3034B和TDS3054B ）。
說明書：使用手冊（11 種語言）、技術參考手冊光盤、程編手冊和應用模塊手冊、前面板外文標簽。
應用模塊：TDS3FFT 、TDS3TRG 。
電源線。
附件盒。
前面板護罩：設有便于存放使用手冊和3.5 英寸軟盤的夾層。
可追溯的NIST 校準證書。

保修信息
保修期一年，包括所有人工和部件，不包括探頭。

國際電源插頭
標準插頭－美國 (161-0104-00)。
選項 A1 －歐洲通用 220 V ，50 Hz(161-0104-06)。
選項 A2 －英國 240 V ，50 Hz (161-0104-07)。
選項 A3 －澳大利亞 240 V ，50 Hz (161-0104-05)。
選項 A5 －瑞士 220 V ，50 Hz(161-0167-00)。
選項 A6 －日本 3 至2 線適配插頭(013-0310-00)。

各種有源、差分、無源和電流探頭。

可靠的探頭對測試系統非常重要，因為即使是最先進的示波器充其量至多也只能精確到和輸入數據一樣的程度。泰克公司生產的探頭是專為您的示波器設計的，具有獲得**性能所需的相同質量標準和內在的兼容性。請從下列為您的TDS3000B示波器及其應用選擇合適的探頭：P6243 1 GHz 有源探頭；P5202 和 P5210 高電壓差分探頭；P5100高電壓無源探頭；或TCP202電流探頭。

VocalLink TM 語音控制軟件

測試現今電路板上的密集封裝和極其細微的點距需要使用雙手并精確的放置探頭,這樣就使操作示波器的同時保持探頭的接觸成為挑戰.VocalLinkTM 軟件可解放你視覺的注意力并集中于探頭對被測信號的穩固接觸,保證精確,可持續的測量.選擇多種語言以進行屏幕的菜單操作和語音認證。
