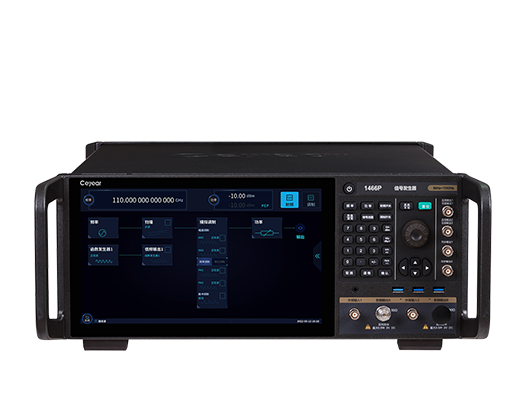

1466系列信號發生器
廠商名稱：Ceyear/思儀
產品型號：1466C/1466D/1466E/1466G/1466H/1466L/1466N/1466P
市場價格：￥面議 (僅供參考)
貨期：現貨
- 詳細說明
- 產品手冊
產品綜述
Ceyear 1466系列信號發生器是一款面向微波毫米波尖端測試的通用測試儀器，頻率范圍覆蓋寬、信號頻譜純度高，具有高準確度和大動態范圍的功率輸出，搭配單機雙射頻通道的設計，可滿足用戶多種測試要求。模擬掃描、模擬調制、脈沖調制等豐富的內置功能讓測試更加得心應手。全新升級人機交互，具有大屏觸控圖形引導交互、移動端瀏覽器訪問控制、多廠家功率計連接識別、多客戶端部署、SCPI命令錄制、操控界面自定義等一系列新功能，打造用戶的測試幸福感。Ceyear 1466系列信號發生器是通信、航空航天等尖端技術領域從元器件級到系統級高標準測試的理想選擇。
頻率范圍
6kHz~110GHz
底部噪聲（典型值，20GHz 30kHz頻偏）
-116dBc/Hz
單邊帶相位噪聲（10GHz 10kHz頻偏）
-132dBc/Hz
最大輸出功率
+20dBm
最小輸出功率
-120dBm
技術規范
頻率特性 | ||||||||||||||||||||||||||||||
頻率范圍 | 1466C：6kHz～13GHz 1466D：6kHz～20GHz 1466E：6kHz～33GHz 1466G：6kHz～45GHz 1466H：6kHz～53GHz 1466L：6kHz～67GHz 1466N：6kHz～90GHz 1466P：6kHz～110GHz | 頻率 | N（內部YO諧波次數） | |||||||||||||||||||||||||||
6kHz≤f≤10MHz | - | |||||||||||||||||||||||||||||
10MHz＜f≤50MHz | - | |||||||||||||||||||||||||||||
50MHz＜f≤62.5MHz | 1/256 | |||||||||||||||||||||||||||||
62.5MHz＜f≤125MHz | 1/128 | |||||||||||||||||||||||||||||
125MHz＜f≤250MHz | 1/64 | |||||||||||||||||||||||||||||
250MHz＜f≤500MHz | 1/32 | |||||||||||||||||||||||||||||
500MHz＜f≤1GHz | 1/16 | |||||||||||||||||||||||||||||
1GHz＜f≤2GHz | 1/8 | |||||||||||||||||||||||||||||
2GHz＜f≤4GHz | 1/4 | |||||||||||||||||||||||||||||
4GHz＜f≤8GHz | 1/2 | |||||||||||||||||||||||||||||
8GHz＜f≤20GHz | 1 | |||||||||||||||||||||||||||||
20GHz＜f≤40GHz | 2 | |||||||||||||||||||||||||||||
40GHz＜f≤67GHz | 4 | |||||||||||||||||||||||||||||
100GHz＜f≤110GHz | 6 | |||||||||||||||||||||||||||||
頻率分辨率 | 0.001Hz | |||||||||||||||||||||||||||||
頻率切換時間 | ＜15ms | |||||||||||||||||||||||||||||
時基老化率（典型值） | ±5×10 -10 /天（連續通電30天后） | |||||||||||||||||||||||||||||
參考輸出 | 頻率 | 10MHz | ||||||||||||||||||||||||||||
功率 | >+4dBm，至50Ω負載 | |||||||||||||||||||||||||||||
參考輸入 | 頻率 | 1～100MHz，步進1Hz | ||||||||||||||||||||||||||||
功率 | -5dBm～+10dBm，阻抗50Ω | |||||||||||||||||||||||||||||
掃描特性 | ||||||||||||||||||||||||||||||
掃描模式 | 步進掃描 列表掃描 模擬掃描（斜坡掃描，選件S15） | |||||||||||||||||||||||||||||
功率掃描（選件S16） | ||||||||||||||||||||||||||||||
模擬掃頻（斜坡掃描） （選件S15） | 最大掃描速度 | 400MHz/ms ，f>4GHz | ||||||||||||||||||||||||||||
掃描準確度 | ±0.05％掃寬（掃描時間100ms，在規定的100ms最大掃寬內） | |||||||||||||||||||||||||||||
功率特性 | ||||||||||||||||||||||||||||||
最小功率 | 型號 | 標配 | 程控步進衰減器選件H01-90/120/130 | |||||||||||||||||||||||||||
1466C/D/E/G | -10dBm（可設置-20dBm） | 選件H01-130： 6kHz≤f≤100kHz -90.0dBm（可設置-150dBm） f > 100kHz -120.0dBm（可設置-150dBm） | ||||||||||||||||||||||||||||
1466H/L | -10dBm（可設置-20dBm） | 選件H01-90： -90.0dBm（可設置-110dBm） 選件H01-120： -90.0dBm（可設置-140dBm） | ||||||||||||||||||||||||||||
1466N/P | -10dBm（可設置-20dBm） | 選件H01-50： -50.0dBm（可設置-70dBm） | ||||||||||||||||||||||||||||
最大功率 （連續波，25±10°C） | 1466C | |||||||||||||||||||||||||||||
頻段 | 標配 | 程控步進衰減器選件： H01-130， H01-B130 | 大功率輸出選件： H05-13， H05-B13 | 程控步進衰減器選件+大功率輸出選件： H01-130+ H05-13， H01-B130+ H05-B13 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||||||||||||||
50MHz＜f≤13GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||||
1466D | ||||||||||||||||||||||||||||||
頻段 | 標配 | 程控步進衰減器選件： H01-130， H01-B130 | 大功率輸出選件： H05-20， H05-B20 | 程控步進衰減器選件+大功率輸出選件： H01-130+ H05-20， H01-B130+ H05-B20 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+15.0 | ≥+15.0 | ≥+15.0 | ≥+15.0 | ||||||||||||||||||||||||||
50MHz＜f≤20GHz | ≥+15.0 | ≥+15.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||||
1466E | ||||||||||||||||||||||||||||||
頻段 | 標配 | 程控步進衰減器選件： H01-130， H01-B130 | 大功率輸出選件： H05-33， H05-B33 | 程控步進衰減器選件+大功率輸出選件： H01-130+ H05-33， H01-B130+ H05-B33 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||||||||||||||
50MHz＜f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||||
6GHz＜f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||||
18GHz＜f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 | ||||||||||||||||||||||||||
30GHz＜f≤33GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||||
1466G | ||||||||||||||||||||||||||||||
頻段 | 標配 | 程控步進衰減器選件： H01-130， H01-B130 | 大功率輸出選件： H05-45， H05-B45 | 程控步進衰減器選件+大功率輸出選件： H01-130+ H05-45， H01-B130+ H05-B45 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||||||||||||||
50MHz＜f≤6GHz | ≥+12.0 | ≥+12.0 | ≥+20.0 | ≥+20.0 | ||||||||||||||||||||||||||
6GHz＜f≤18GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||||
18GHz＜f≤30GHz | ≥+12.0 | ≥+12.0 | ≥+17.0 | ≥+17.0 | ||||||||||||||||||||||||||
30GHz＜f≤40GHz | ≥+12.0 | ≥+12.0 | ≥+18.0 | ≥+18.0 | ||||||||||||||||||||||||||
40GHz＜f≤45GHz | ≥+12.0 | ≥+12.0 | ≥+14.0 | ≥+14.0 | ||||||||||||||||||||||||||
1466H | ||||||||||||||||||||||||||||||
頻段 | 標配 | 程控步進衰減器選件： H01-90/120， H01-B90/120 | 大功率輸出選件： H05-53， H05-B53 | 程控步進衰減器選件+大功率輸出選件： H01-90/120+H05-53， H01-B90/120+H05-B53 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||||||||||||||
50MHz＜f≤20GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 | ||||||||||||||||||||||||||
20GHz＜f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 | ||||||||||||||||||||||||||
40GHz＜f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 | ||||||||||||||||||||||||||
1466L | ||||||||||||||||||||||||||||||
頻段 | 標配 | 程控步進衰減器選件： H01-90/120， H01-B90/120 | 大功率輸出選件： H05-67， H05-B67 | 程控步進衰減器選件+大功率輸出選件： H01-90/120+H05-53， H01-B90/120+H05-B53 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+8.0 | ≥+8.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||||||||||||||
50MHz＜f≤20GHz | ≥+8.0 | ≥+8.0 | ≥+17.0 | ≥+16.0 | ||||||||||||||||||||||||||
20GHz＜f≤40GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+13.0 | ||||||||||||||||||||||||||
40GHz＜f≤53GHz | ≥+8.0 | ≥+8.0 | ≥+20.0 | ≥+18.0 | ||||||||||||||||||||||||||
53GHz＜f≤65GHz | ≥+8.0 | ≥+8.0 | ≥+18.0 | ≥+16.0 | ||||||||||||||||||||||||||
65GHz＜f≤67GHz | ≥+8.0 | ≥+8.0 | ≥+15.0 | ≥+12.0 | ||||||||||||||||||||||||||
1466N | ||||||||||||||||||||||||||||||
頻段 | 標配 | 程控步進衰減器選件 H01-50 H01-B50 | 大功率輸出選件 H05-90 H05-B90 | 程控步進衰減器選件+大功率輸出選件： H01-50+ H05-90， H01-B50+ H05-B90 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+5.0 | ≥+5.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||||||||||||||
50MHz＜f≤20GHz | ≥+5.0 | ≥+5.0 | ≥+13.0 | ≥+13.0 | ||||||||||||||||||||||||||
20GHz＜f≤40GHz | ≥+5.0 | ≥+5.0 | ≥+12.0 | ≥+10.0 | ||||||||||||||||||||||||||
40GHz＜f≤67GHz | ≥+3.0 | ≥+3.0 | ≥+10.0 | ≥+8.0 | ||||||||||||||||||||||||||
67GHz＜f≤85GHz | ≥0.0 | ≥0.0 | ≥+7.0 | ≥+5.0 | ||||||||||||||||||||||||||
85GHz＜f≤90GHz | ≥-5.0 | ≥-5.0 | ≥+3.0 | ≥+0.0 | ||||||||||||||||||||||||||
1466P | ||||||||||||||||||||||||||||||
頻段 | 標配 | 程控步進衰減器選件 H01-50 H01-B50 | 大功率輸出選件 H05-110 H05-B110 | 程控步進衰減器選件+大功率輸出選件： H01-50+ H05-110， H01-B50+ H05-B110 | ||||||||||||||||||||||||||
6kHz≤f≤50MHz | ≥+5.0 | ≥+5.0 | ≥+8.0 | ≥+8.0 | ||||||||||||||||||||||||||
50MHz＜f≤20GHz | ≥+5.0 | ≥+5.0 | ≥+13.0 | ≥+13.0 | ||||||||||||||||||||||||||
20GHz＜f≤40GHz | ≥+5.0 | ≥+5.0 | ≥+12.0 | ≥+10 .0 | ||||||||||||||||||||||||||
40GHz＜f≤67GHz | ≥+3.0 | ≥+3.0 | ≥+10.0 | ≥+8.0 | ||||||||||||||||||||||||||
67GHz＜f≤85GHz | ≥0.0 | ≥0.0 | ≥+7.0 | ≥+5.0 | ||||||||||||||||||||||||||
85GHz＜f≤110GHz | ≥-5.0 | ≥-5.0 | ≥+3.0 | ≥+0.0 | ||||||||||||||||||||||||||
功率準確度 （25±10°C） | 標配 | |||||||||||||||||||||||||||||
功率（dBm） 頻率 | -10dBm＜P≤+10dBm | +10dBm＜P≤+25dBm | +25dBm＜P | |||||||||||||||||||||||||||
6kHz≤f≤50MHz | ±1.0dB | ±1.0dB | — | |||||||||||||||||||||||||||
50MHz＜f≤3GHz | ±0.5dB | ±0.5dB | ±1.0dB | |||||||||||||||||||||||||||
3GHz＜f≤20GHz | ±0.9dB | ±0.9dB | ±1.2dB | |||||||||||||||||||||||||||
20GHz＜f≤40GHz | ±1.0dB | ±1.0dB | — | |||||||||||||||||||||||||||
40GHz＜f≤50GHz | ±1.3dB | ±1.3dB | — | |||||||||||||||||||||||||||
50GHz＜f≤67GHz | ±1.8dB | ±1.8dB | — | |||||||||||||||||||||||||||
67GHz＜f≤85GHz | ±2.0dB | ±2.0dB | — | |||||||||||||||||||||||||||
85GHz＜f≤110GHz | ±2.2dB | — | — | |||||||||||||||||||||||||||
H01-130/120/90/50/B130程控步進衰減器選件 | ||||||||||||||||||||||||||||||
功率（dBm） 頻率 | +120dBm＜P≤-90dBm | -90dBm＜P≤-50dBm | -50dBm＜P≤+10dBm | +10dBm＜P≤+25dBm | +25dBm＜P | |||||||||||||||||||||||||
6kHz≤f≤50MHz | — | ±1.5dB | ±1.0dB | ±1.0dB | — | |||||||||||||||||||||||||
50MHz＜f≤3GHz | ±1.2dB | ±0.7dB | ±0.5dB | ±0.5dB | ±1.0dB | |||||||||||||||||||||||||
3GHz＜f≤20GHz | ±1.8dB | ±0.9dB | ±0.9dB | ±0.9dB | ±1.2dB | |||||||||||||||||||||||||
20GHz＜f≤40GHz | — | ±1.2dB | ±1.0dB | ±1.0dB | — | |||||||||||||||||||||||||
40GHz＜f≤50GHz | — | ±1.5dB | ±1.3dB | ±1.3dB | — | |||||||||||||||||||||||||
50GHz＜f≤67GHz | — | ±2.0dB | ±1.8dB | ±1.8dB | — | |||||||||||||||||||||||||
67GHz＜f≤85GHz | — | — | ±2.0dB | ±2.0dB | — | |||||||||||||||||||||||||
85GHz＜f≤110GHz | — | — | ±2.2dB | — | — | |||||||||||||||||||||||||
功率分辨率 | 0.01dB | |||||||||||||||||||||||||||||
功率溫度穩定性 | 0.02dB/℃（典型值） | |||||||||||||||||||||||||||||
輸出阻抗 | 50Ω（額定值） | |||||||||||||||||||||||||||||
源駐波比VSWR （內穩幅）（典型值） | 100kHz≤f≤20GHz | ＜1.6 | ||||||||||||||||||||||||||||
20GHz＜f≤40GHz | ＜1.8 | |||||||||||||||||||||||||||||
40GHz＜f≤67GHz | ＜2.0 | |||||||||||||||||||||||||||||
67GHz＜f≤85GHz | ＜2.5 | |||||||||||||||||||||||||||||
85GHz＜f≤110GHz | ＜3.0 | |||||||||||||||||||||||||||||
最大反向功率 | 0.5W（0V DC）（額定值） | |||||||||||||||||||||||||||||
頻譜純度 | ||||||||||||||||||||||||||||||
諧波 （在+10dBm與最大輸出功率兩者中的較小者） | 頻率 | 標配 | ||||||||||||||||||||||||||||
100kHz≤f≤≤3GHz | ＜-30dBc | |||||||||||||||||||||||||||||
3GHz＜f≤67GHz | ＜-55dBc | |||||||||||||||||||||||||||||
67GHz＜f≤110GHz | ＜-40dBc | |||||||||||||||||||||||||||||
分諧波（在+10dBm與最大輸出功率兩者中的較小者） | 6kHz≤f≤20GHz | <-80dBc | ||||||||||||||||||||||||||||
20GHz＜f≤40GHz | <-60dBc | |||||||||||||||||||||||||||||
40GHz＜f≤110GHz | <-50dBc | |||||||||||||||||||||||||||||
非諧波（在0dBm處，3kHz頻偏以遠） | 頻率 | 選件H04-1 | 選件H04-2 | |||||||||||||||||||||||||||
6kHz≤f≤250MHz | ＜-58dBc | ＜-68dBc | ||||||||||||||||||||||||||||
250MHz＜f≤4GHz | ＜-70dBc | ＜-80dBc | ||||||||||||||||||||||||||||
4GHz＜f≤10GHz | ＜-70dBc | ＜-80dBc | ||||||||||||||||||||||||||||
10GHz＜f≤20GHz | ＜-64dBc | ＜-74dBc | ||||||||||||||||||||||||||||
20GHz＜f≤40GHz | ＜-58dBc | ＜-68dBc | ||||||||||||||||||||||||||||
40GHz＜f≤67GHz | ＜-52dBc | ＜-62dBc | ||||||||||||||||||||||||||||
67GHz＜f≤110GHz | ＜-48dBc | ＜-58dBc | ||||||||||||||||||||||||||||
單邊帶相位噪聲 （dBc/Hz，在+10dBm或與最大輸出功率兩者中的較小者） | H04-1低相位噪聲選件 | |||||||||||||||||||||||||||||
頻偏 頻率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | |||||||||||||||||||||||
100MHz | — | ＜-118 | ＜-141 | ＜-148 | ＜-150 | — | — | |||||||||||||||||||||||
250MHz＜f≤500MHz | — | ＜-111 | ＜-130 | ＜-145 | ＜-143 | — | — | |||||||||||||||||||||||
0.5 GHz＜f≤1GHz | — | ＜-105 | ＜-124 | ＜-140 | ＜-138 | — | — | |||||||||||||||||||||||
1 GHz＜f≤2GHz | — | ＜-100 | ＜-118 | ＜-134 | ＜-132 | — | — | |||||||||||||||||||||||
2 GHz＜f≤4GHz | — | ＜-93 | ＜-113 | ＜-128 | ＜-126 | — | — | |||||||||||||||||||||||
4GHz＜f≤10GHz | — | ＜-85 | ＜-105 | ＜-120 | ＜-118 | — | — | |||||||||||||||||||||||
10GHz＜f≤20GHz | — | ＜-79 | ＜-99 | ＜-114 | ＜-112 | — | — | |||||||||||||||||||||||
20GHz＜f≤40GHz | — | ＜-73 | ＜-93 | ＜-108 | ＜-106 | — | — | |||||||||||||||||||||||
40GHz＜f≤67GHz | — | ＜-67 | ＜-87 | ＜-103 | ＜-101 | — | — | |||||||||||||||||||||||
67GHz＜f≤110GHz | — | ＜-61 | ＜-81 | ＜-97 | ＜-95 | — | — | |||||||||||||||||||||||
H04-2超低相位噪聲選件 | ||||||||||||||||||||||||||||||
頻偏 頻率 | 10Hz | 100Hz | 1kHz | 10kHz | 100kHz | 1MHz | 10MHz | |||||||||||||||||||||||
100MHz | ＜-102 | ＜-118 | ＜-141 | ＜-148 | ＜-150 | ＜-152 | ＜-152 | |||||||||||||||||||||||
250MHz＜f≤500MHz | ＜-92 | ＜-112 | ＜-135 | ＜-146 | ＜-148 | ＜-150 | ＜-150 | |||||||||||||||||||||||
0.5GHz＜f≤1GHz | ＜-90 | ＜-110 | ＜-134 | ＜-144 | ＜-147 | ＜-150 | ＜-150 | |||||||||||||||||||||||
1GHz＜f≤2GHz | ＜-88 | ＜-104 | ＜-127 | ＜-138 | ＜-142 | ＜-148 | ＜-148 | |||||||||||||||||||||||
2 GHz＜f≤4GHz | ＜-82 | ＜-99 | ＜-122 | ＜-135 | ＜-136 | ＜-146 | ＜-148 | |||||||||||||||||||||||
4GHz＜f≤10GHz | ＜-77 | ＜-91 | ＜-115 | ＜-128 | ＜-128 | ＜-140 | ＜-154 | |||||||||||||||||||||||
10GHz＜f≤20GHz | ＜-71 | ＜-85 | ＜-109 | ＜-122 | ＜-122 | ＜-134 | ＜-152 | |||||||||||||||||||||||
20GHz＜f≤40GHz | ＜-63 | ＜-79 | ＜-99 | ＜-116 | ＜-116 | ＜-128 | ＜-142 | |||||||||||||||||||||||
40GHz＜f≤67GHz | ＜-57 | ＜-73 | ＜-94 | ＜-110 | ＜-110 | ＜-122 | ＜-136 | |||||||||||||||||||||||
67GHz＜f≤110GHz | ＜-51 | ＜-67 | ＜-88 | ＜-104 | ＜-104 | ＜-116 | ＜-130 | |||||||||||||||||||||||
調制特性 | ||||||||||||||||||||||||||||||
頻率調制 （50MHz＜f≤50GHz,選件S11） | 最大頻偏：N×20MHz（N為基波諧波次數） 準確度（1kHz速率，N×20kHz≤頻偏<N×800kHz）： <± (2.5%×設置頻偏+20Hz) 調制率（3dB帶寬，N×500kHz頻偏）：DC-10MHz 失真（1kHz速率，N×20kHz≤頻偏<N×800kHz）：<1% | |||||||||||||||||||||||||||||
相位調制 （50MHz＜f≤50GHz,選件S11） | 最大相偏： 正常模式：N×20.0rad（N為YO諧波次數） 寬帶模式：N×2rad 低噪聲模式：N×0.2rad 準確度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）： <± (3%×設置相偏+0.01 rad) 調制率（3dB帶寬）： 寬帶模式 DC～10MHz（典型值） 失真（1kHz速率，N×0.8rad≤相偏＜N×8rad相偏，總諧波失真）：<0.8% | |||||||||||||||||||||||||||||
幅度調制 （10MHz＜f≤50GHz,選件S11） | 最大深度：＞90％ 調制率（3 dB帶寬, 30%調制深度）：DC～100kHz 準確度（1kHz調制率,30%調制深度）：±（5％×設置深度+1％） 失真（1kHz調制率，線性方式，總諧波失真，30%調制深度）：<1.5% | |||||||||||||||||||||||||||||
脈沖調制（S13覆蓋S12功能指標） | 脈沖調制選件S12 | ＞50MHz～67GHz | ＞67GHz | |||||||||||||||||||||||||||
開關比 | ＞80dB | ＞60dB | ||||||||||||||||||||||||||||
上升下降時間 | ＜20ns | ＜30ns | ||||||||||||||||||||||||||||
重復頻率 | 0Hz～25MHz | 0Hz～25MHz | ||||||||||||||||||||||||||||
最小脈寬 | 0.1μs | 0.1μs | ||||||||||||||||||||||||||||
窄脈沖調制選件S13 | ＞50MHz～67GHz | |||||||||||||||||||||||||||||
開關比 | ＞80dB | — | ||||||||||||||||||||||||||||
上升下降時間 | ＜10ns | — | ||||||||||||||||||||||||||||
重復頻率 | 0Hz～25MHz | — | ||||||||||||||||||||||||||||
最小脈寬 | 20ns | — | ||||||||||||||||||||||||||||
低頻輸出/函數發生器（選件S14） | 支持頻率/相位調制、幅度調制調制源輸出 波形：正弦波，方波，三角波，鋸齒波、噪聲，雙正弦，掃頻正弦 頻率范圍：正弦波、雙正弦、掃頻正弦ＤＣ～10MHz；方波、三角波、鋸齒波0.1Hz～1MHz 頻率分辨率：0.1Hz 低頻輸出：幅度0～5Vpp（額定值），至50Ω負載 | |||||||||||||||||||||||||||||
一般特性 | ||||||||||||||||||||||||||||||
射頻輸出端口 | 1466C/D：3.5mm（陽），阻抗50Ω 1466E/G：2.4mm（陽），阻抗50Ω 1466H/L：1.85mm（陽），阻抗50Ω 1466N/P：1.0mm（陽），阻抗50Ω | |||||||||||||||||||||||||||||
最大外形尺寸 （寬×高×深） | 475mm×193mm×610mm（包括把手和防護底角） 426mm×177mm×500mm（不包括把手和防護底角） | |||||||||||||||||||||||||||||
重量 | ＜35千克（型號、選件配置不同，重量不同） | |||||||||||||||||||||||||||||
電源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自適應） | |||||||||||||||||||||||||||||
功耗 | 小于600W | |||||||||||||||||||||||||||||
溫度范圍 | 工作溫度：0℃～+50℃；存儲溫度：-40℃～+70℃ | |||||||||||||||||||||||||||||
技術支持
關注官方微信
