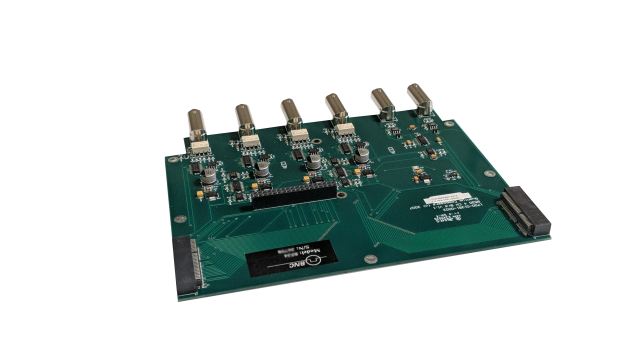

88-OEM 系列板產品在易于集成的封裝中保留了標準脈沖發生器的所有功能。這些電路板提供了一種經濟高效的方法來創建和同步多個序列、延遲觸發或任何精確定時的事件序列。我們提供可選的計算機接口，便于編程和完全集成支持。

OEM 卡級數字延遲/脈沖發生器有兩個選項。有 1 ns 選項和 250 ps 選項。588-OEM-1n 型提供多種編程操作，以滿足各種接口要求。1 ns延遲分辨率以及所有其他參數可以使用串行、USB或GPIB接口進行控制。連接器安裝在印刷電路板的側面(卡邊緣連接器)，允許在系統內部或通過面板安裝配置進行連接。

588-OEM-250ps 型可通過串行、USB 或以太網連接控制 250 ps 延遲和寬度分辨率以及所有其他參數。連接器安裝在印刷電路板的側面(卡邊緣連接器)，允許在系統內部或通過面板安裝配置進行連接。

概述

588-OEM-1N 脈沖發生器

588-OEM-1n 型系列數字延遲脈沖發生器板提供 2、4 或 8 個獨立輸出，旨在提供尖端且經濟高效的解決方案，為各種應用生成和同步多個脈沖。每個通道的延遲和脈沖寬度都是獨立的，并且是數字控制的，這使得儀器非常適合需要同步多個不同事件的情況。靈活的操作模式允許完全控制脈沖輸出，包括連續、占空比、突發和帶外部觸發/門的單次觸發。更高級的功能，如多路復用，允許將所有或多個通道的時序組合在一起，以獲得復雜的脈沖模式。對于自動化測試設備，可以添加對儀器的完全控制，以提供RS232，USB和GPIB接口或以太網。提供全板集成和支持。

588-OEM-250P 脈沖發生器

588-OEM-250p 型數字延遲/脈沖發生器代表了最新的定時和同步功能。588-OEM-250ps 型的 100 個獨立輸出、雙觸發/門輸入和外部時鐘參考輸入使其成為激光系統定時應用的理想選擇。該系統可以直接鎖相到頻率高達 20 MHz 和幅度低至 588 mV 的外部時基。這允許直接與激光光電二極管信號同步，并提供相對于激光定時的完整系統時序，具有低抖動。250-OEM-50p 還提供時鐘輸出，能夠驅動 <> 歐姆負載，并可用于為其他延遲發生器或設備提供主時基。

588-OEM-250ps 精密定時的核心技術提供 250 ps 的延遲和寬度分辨率以及 50 ps 的內部抖動。可選的以太網/USB 接口、復雜的突發序列、分頻 N、設置配置文件、雙觸發、時鐘分頻器、脈沖拾取和負延遲使用戶在設置實驗或同步多個事件時具有極大的靈活性。提供全板集成和支持。

規格

脈沖生成

外部觸發器/柵極

內部費率生成器

輸出

可編程定時發生器

延誤

內部費率生成器

TTL/CMOS 模式

可調模式

觸發/門雙輸入模塊（標配）
